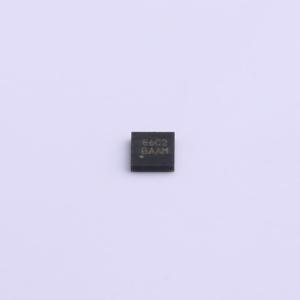

MXD86C2
带MIPI接口的12通道射频开关，适用于LTETRX应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD86C2是一款低损耗、高隔离度的12通道射频开关，适用于天线TRX应用。兼容MIPI控制，支持多频段操作，无需外部DC阻断电容器。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD86C2
- 商品编号
- C285572
- 商品封装
- LGA-18(2x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 400MHz~3.8GHz | |
| 隔离度 | 35dB | |
| 插入损耗 | 0.65dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 35dBm | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -20℃~+85℃ |
商品概述
MXD86C2是一款低损耗、高隔离度的DP12T开关，适用于天线收发应用。MXD86C2兼容MIPI控制，这是许多蜂窝收发器的关键要求。该器件采用紧凑的2.0mm x 2.4mm、18引脚LGA封装，可实现小尺寸解决方案，无需外部直流隔直电容（当器件端口未施加外部直流时）。
商品特性
- 出色的插入损耗 - 在2.7GHz时插入损耗为0.50dB
- P0.1dB @ 35dBm
- 多频段工作，400MHz至3800MHz
- RFFE串行控制接口
- 采用2.0mm×2.4mm紧凑LGA - 18封装
- 无需直流隔直电容（除非在射频端口施加外部直流）
应用领域
- 3G/4G多模蜂窝手机（UMTS和CDMA2000）
- 载波聚合分集
