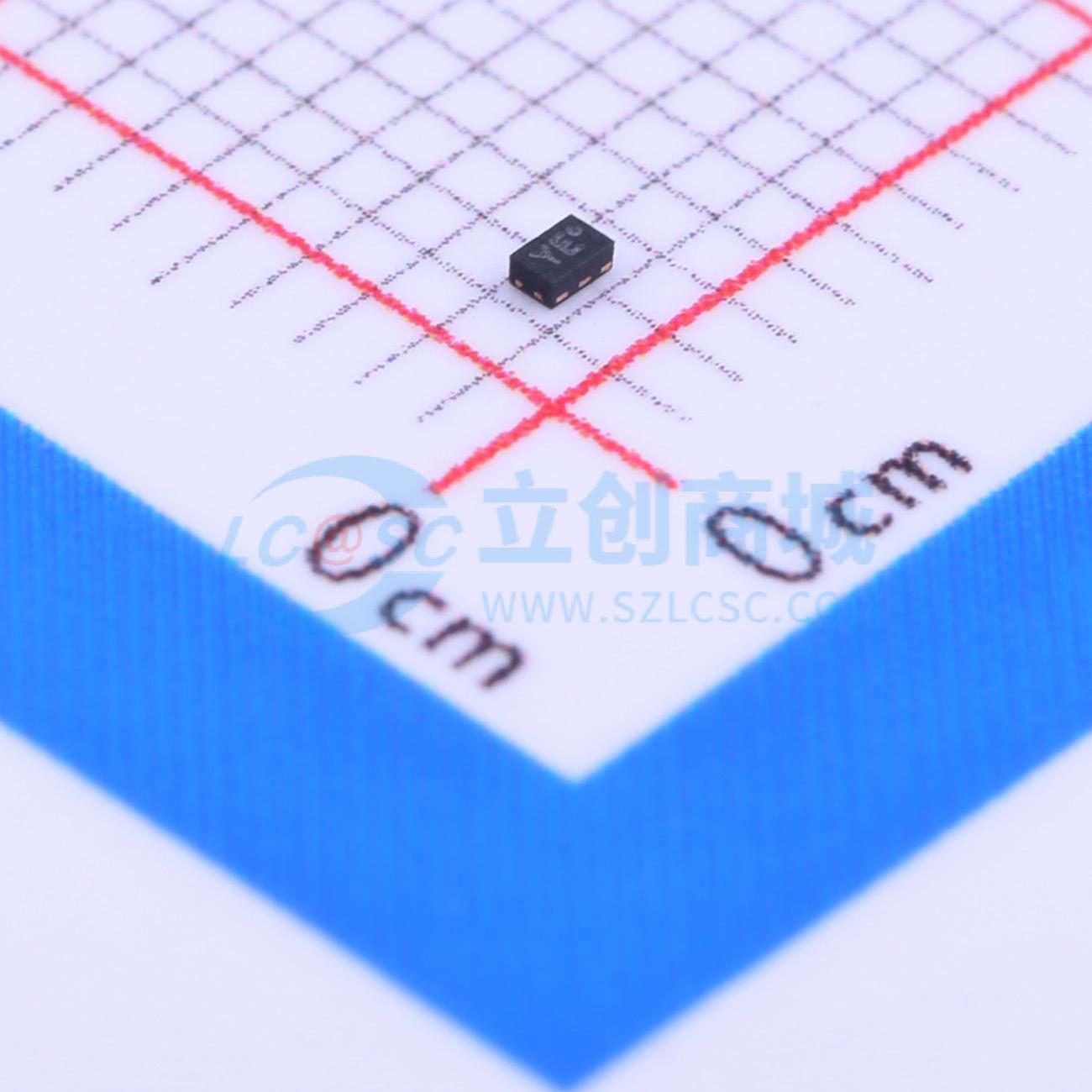

MXD8625C实物图
  • MXD8625C商品缩略图
  • MXD8625C商品缩略图
  • MXD8625C商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MXD8625C

MXD8625C-3G/4G应用的单刀双掷射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
MXD8625C是一款单刀双掷(SPDT)射频开关,适用于3G/4G应用。它具有宽带频率范围(0.1到3GHz)、低插入损耗(0.35dB@2.7GHz)和高隔离度(28dBupto2.7GHz)。无需外部直流阻断电容器,采用6引脚QFN封装,尺寸为1.1mmx0.7mmx0.45mm。
商品型号
MXD8625C
商品编号
C285546
商品封装
QFN-6(0.7x1.1)​
包装方式
编带
商品毛重
0.012克(g)

商品参数

属性参数值
商品目录射频开关
电路结构单刀双掷
频率100MHz~3GHz
隔离度28dB
属性参数值
插入损耗0.35dB
P1dB36dBm
工作电压2.5V~3V
工作温度-30℃~+85℃

商品概述

MXD8625C是一款单刀双掷(SPDT)的LTE/WCDMA/GSM收发开关。开关由集成的GPIO接口通过单控制引脚进行控制。 只要任何射频路径上未施加直流电压,就无需外部直流隔直电容。 MXD8625C采用紧凑的1.1mm x 0.7mm×0.45mm 6引脚QFN封装,满足电路板级组装要求。

商品特性

  • 宽带频率范围:0.1至3 GHz
  • 低插入损耗:在2.7 GHz时为0.35 dB
  • 高隔离度:在高达2.7 GHz时为28 dB
  • P0.1dB为36 dBm
  • 无需外部直流隔直电容
  • 带VDD电压调节器的单GPIO控制线:
    • VCTL = 1.6至3.00 V
    • VDD = 2.5至3.00 V
  • 小型6引脚QFN封装,引脚间距400 um(1.1mm x 0.7mm×0.45mm)

应用领域

  • GSM/WCDMA/LTE收发

数据手册PDF
