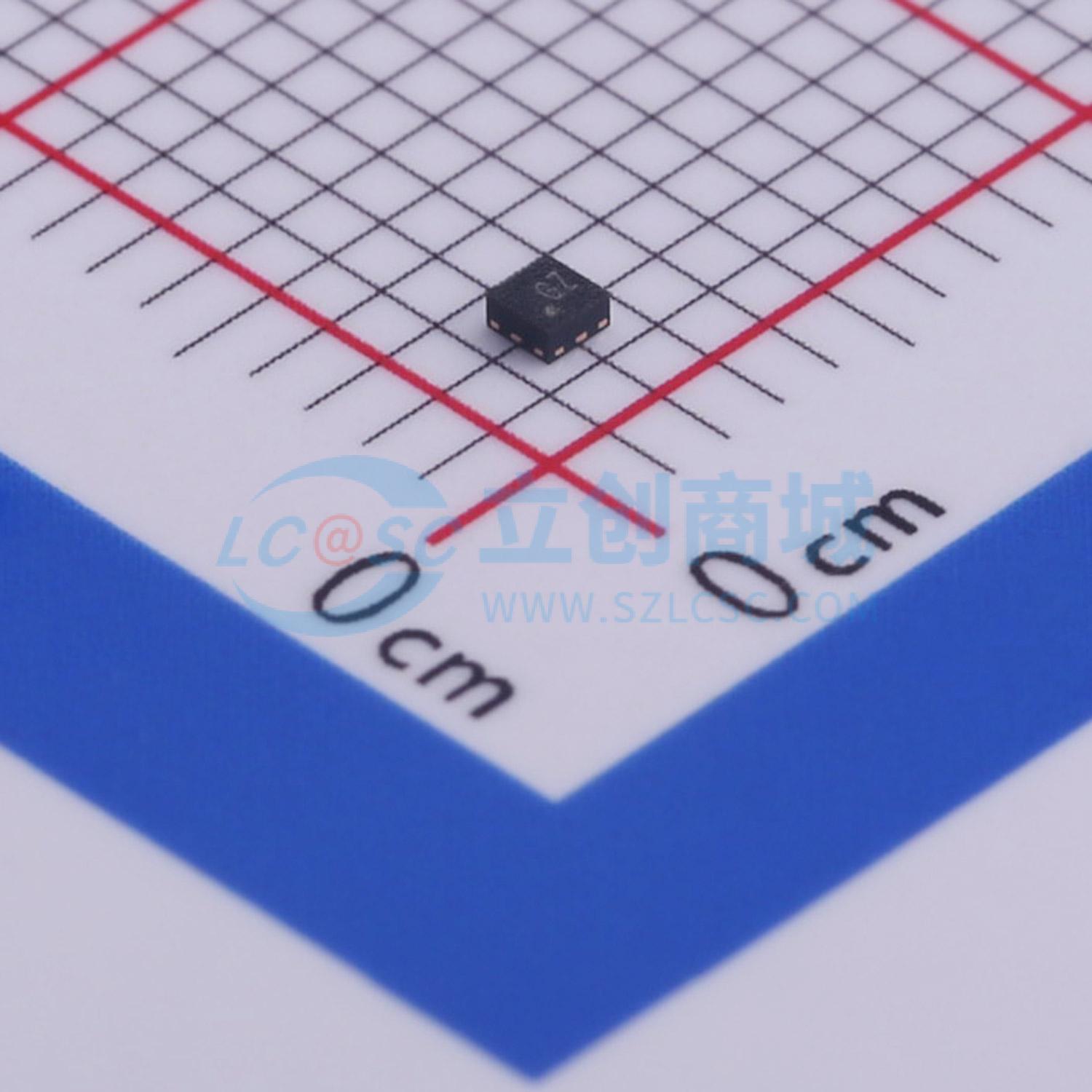

温馨提醒：图片仅供参考，商品以实物为准
MXD8638C
0.1-3.0GHzSP3T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8638C是一款CMOSSOI（绝缘体上的硅）单刀三掷（SP3T）射频开关，适用于GSM/WCDMA/LTE接收和发射以及802.11b/g/nWLAN应用。其高线性性能和低插入损耗使其成为手机和数据卡应用的理想选择。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8638C
- 商品编号
- C285557
- 商品封装
- QFN-9(1.1x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀三掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| P1dB | 36dBm | |
| 工作电压 | 2.5V~3V |
商品概述
MXD8638C是一款采用绝缘体上硅（SOI）技术的CMOS单刀三掷（SP3T）收发开关。该器件具有高线性度和低插入损耗的特性，是GSM/WCDMA/LTE手机和数据卡应用的理想选择。MXD8638C SP3T开关采用紧凑的9引脚QFN封装，尺寸为1.15mm×1.15mm×0.45mm。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时为0.45 dB
- 高隔离度：在2.7 GHz以下可达25 dB
- P0.1dB为36dBm
- 无需外部直流隔直电容
- 正低压控制：VC = 1.6至3.00 V，VDD = 2.5至3.0 V
- 小型QFN封装（9引脚，1.15mm×1.15mm×0.45mm）
应用领域
- GSM/WCDMA/LTE收发
- 802.11b/g/n无线局域网
