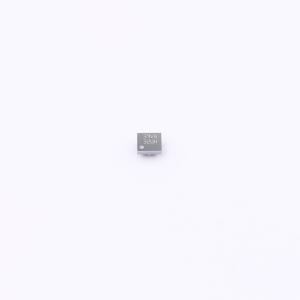

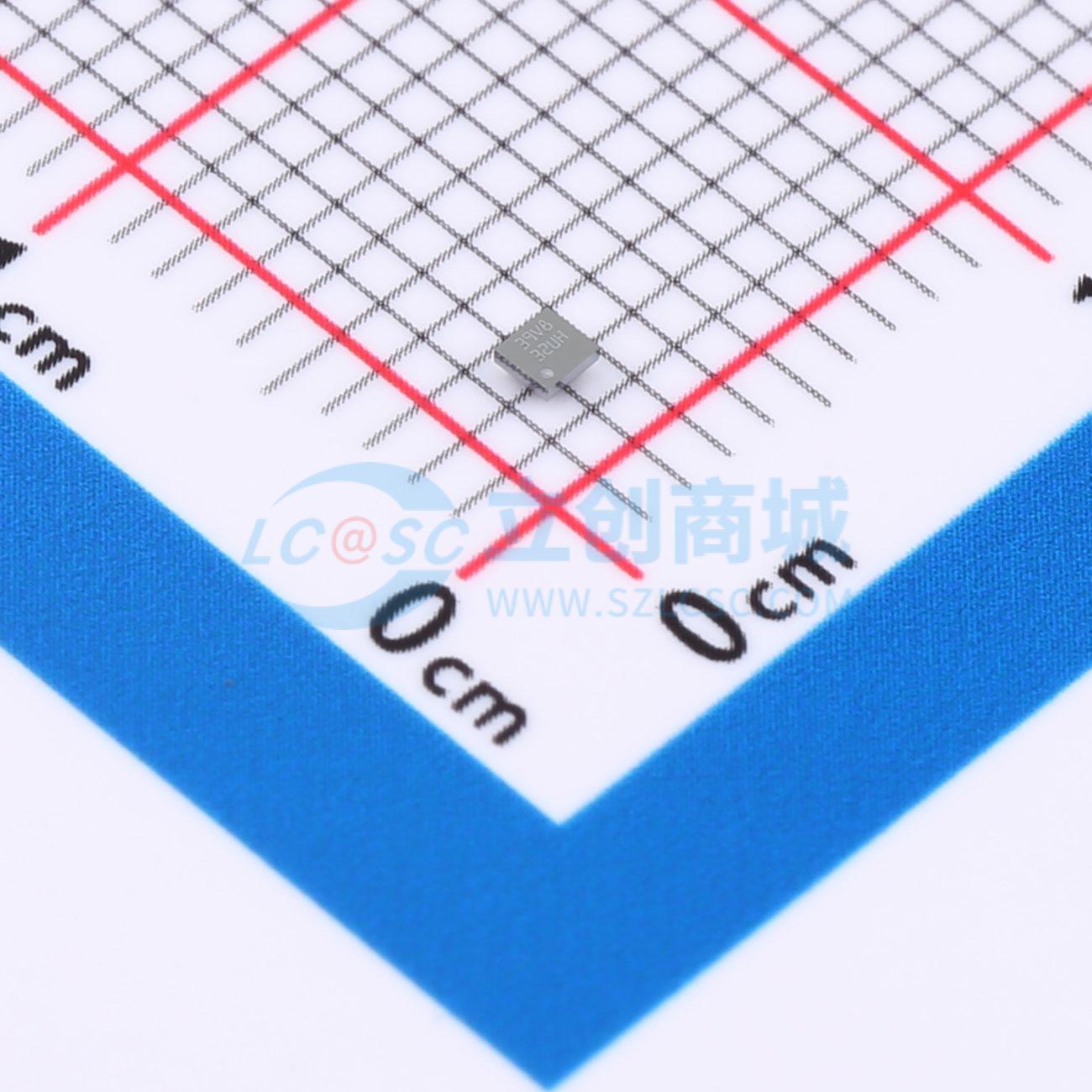

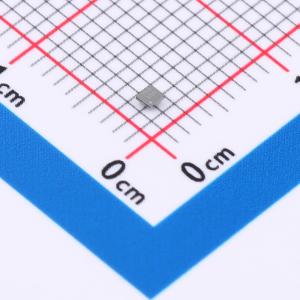

TPS61253EYFFR

TPS61253x 器件为电池供电类便携式应用提供了一个电源解决方案。该器件具有 2.3V 至 5.5V(TPS61253A) 或 2.5V 至 5.5V (TPS61253E) 的输入电压，可支持由锂离子电池（具有扩展电压范围）供电的应用。可提供的不同固定输出电压版本包括 4.5V、4.7V、5V、5.2V 和 5.25V 版本。TPS61253x 可通过放电后电压低至 3V 的电池提供高达 1500mA 的负载电流。

TPS61253x 的典型工作开关频率为 3.8MHz 。TPS61253x 可灵活地配置为自动 PFM 模式、强制PWM 模式或超声波模式。自动 PFM 模式可以在轻负载时获得高效率。强制 PWM 工作模式可使开关频率在整个负载范围内保持恒定。超声波模式可在任何负载条件下保持开关频率始终大于 25kHz，从而避免噪声。

TPS61253x 具有 600µs 的内置软启动时间，从而能够避免启动时的浪涌电流。当输出短接时，该器件将进入间断模式，并可在短接结束后自动恢复。在关断期间，负载与输入端完全断开，消耗的电流最高为 1.3µA 。

• 2.3V 至 5.5V 的宽输入电压范围 (TPS61253A)
• 2.5V 至 5.5V 的宽输入电压范围（启动时大于2.6V，TPS61253E）
• 固定输出电压：4.5V/4.7V/5.0V/5.2V/5.25V
• 集成了两个 FET：35mΩ LS-FET、60mΩ HS-FET
• VOUT = 5V 且 VIN ≥ 3V 时 IOUT 持续 ≥1500mA (TPS61253A)
• VOUT = 5.25V 且 VIN ≥ 3V 时 IOUT 持续 ≥1500mA (TPS61253E)
• 输入静态电流为 42µA
• 开关谷值电流限制为 4A
• 开关频率为 3.8MHz
• 可选择自动 PFM、强制 PWM 和超声波模式
• 支持直通模式
• ±2% 的输出电压精度
• 软启动时间为 600µs
• 间断模式短路保护
• 关断期间负载断开
• 热关断保护
• 总体解决方案尺寸小于 25mm²
• 利用 TPS61253A 并借助 WEBENCH PowerDesigner 创建定制设计方案

• 智能手机
• 便携式扬声器
• USB 充电端口
• NFC PA 电源
• 锂电池至 5V 电源转换
