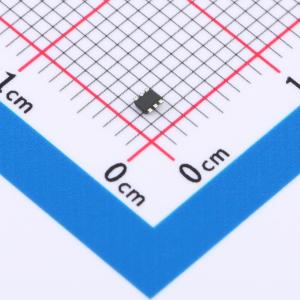

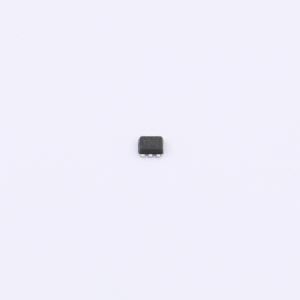

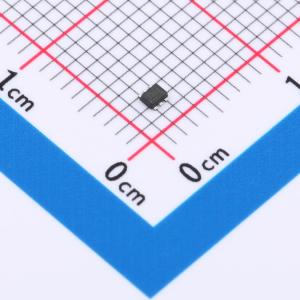

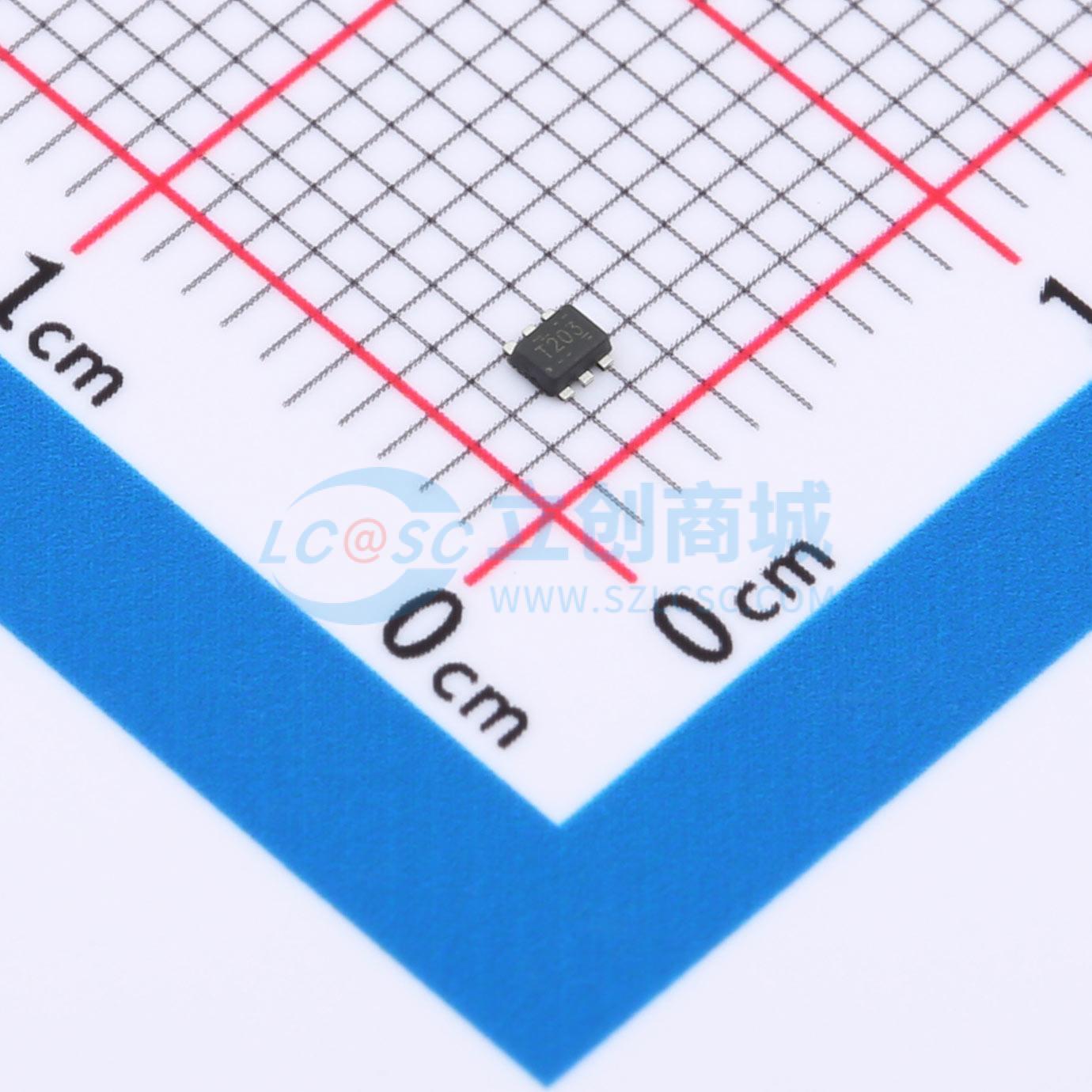

TPS563203DRLR

降压型 3A 4.2V~17V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS563203是一款简单易用的3A同步降压转换器,采用SOT563封装。输入电压范围为4.2V至17V,输出电压范围为0.6V至7V。该设备设计用于最小外部组件数量,实现低待机电流。内置100mΩ和55mΩ的FET,支持D-CAP3控制模式,提供快速瞬态响应和低输出纹波。Eco-mode在轻载条件下保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS563203DRLR
商品编号: C22445512
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.0171克(g)

商品参数

商品概述

TPS563203、TPS563206 是采用 SOT563 封装的简单易用型 3A 同步降压转换器。这些器件的设计初衷是使用尽可能少的外部元件即可运行，而且可以实现低待机电流。该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，能够提供快速瞬态响应，并且在无需外部补偿器件的情况下支持专用聚合物等低等效串联电阻 (ESR) 输出电容以及超低 ESR 陶瓷电容器。TPS563203 采用 Eco-mode 运行，可在轻负载运行期间保持高效率。TPS563206 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。该器件集成了全面的断续模式 OCP、UVLO、OTP 和 UVP 保护。TPS56320x 采用 6 引脚 1.6mm × 1.6mm SOT563 (DRL) 封装，额定结温范围为 -40℃ 至 125℃。

商品特性

可广泛为各种应用配置
输入电压范围:4.2V 至 17V
输出电压范围:0.6V 至 7V
基准电压:0.6V
25℃时基准电压精度为 ±1.5%
在 -40℃ 至 125℃ 温度范围内基准电压精度为 ±2%
集成 100mΩ 和 55mΩ FET
TPS563203 具有低静态电流:110μA
开关频率:600kHz
以最大 95% 的高占空比运行
固定软启动时间:1.4ms
易于使用且设计小巧
TPS563203 在轻负载时采用 Eco-mode
TPS563206 在轻负载下采用 FCCM 模式
D-CAP3™ 控制模式，可提供快速瞬态响应
支持带预偏置输出的启动
非锁存 OT 和 UVLO 保护
逐周期过流限制
UV 保护的断续模式
工作结温范围为 -40℃ 至 125℃
采用 1.6mm × 1.6mm SOT563 封装
可借助 WEBENCH® PowerDesigner 创建定制设计方案

应用领域

电视
数字机顶盒 (STB)
楼宇自动化
宽带固定线路接入

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	600mV~7V
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护
