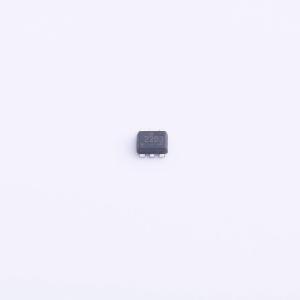

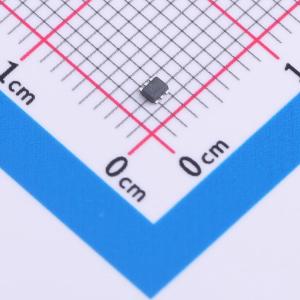

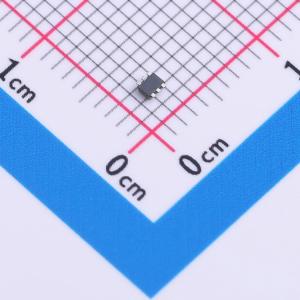

温馨提醒：图片仅供参考，商品以实物为准

TPS562203DRLR

降压型 2A 4.2V~17V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS562203是一款4.2V至17V输入电压范围,2A输出电流的同步降压转换器,采用SOT563封装。该器件具有低静态电流、内置100mΩ和55mΩ的FET、D-CAP3控制模式、固定软启动时间和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS562203DRLR
商品编号: C22445511
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

商品概述

TPS562203、TPS562206 是采用 SOT563 封装的简单易用型 2A 同步降压转换器。这些器件的设计初衷是使用尽可能少的外部元件即可运行，还可以实现低待机电流。该开关模式电源 (SMPS) 器件采用 D-CAP3 控制模式，能够提供快速瞬态响应，并且在无需外部补偿器件的情况下支持低等效串联电阻 (ESR) 的专用聚合物输出电容以及超低 ESR 陶瓷电容器。TPS562203 采用 Eco-mode 运行，可在轻负载运行期间保持高效率。TPS562206 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。该器件集成了全面的断续模式 OCP、UVLO、OTP 和 UVP 保护。TPS56220x 采用 6 引脚 1.6mm × 1.6mm SOT563 (DRL) 封装，额定结温范围为 -40℃ 至 125℃。

商品特性

可广泛适配各类应用配置
输入电压范围:4.2V 至 17V
输出电压范围:0.6V 至 7V
基准电压:0.6V
25℃时基准电压精度为 ±1.5%
-40℃ 至 125℃温度范围内基准电压精度为 ±2%
集成 100mΩ 和 55mΩ FET
TPS562203 具有低静态电流:110μA
开关频率:600kHz
可实现最高 95% 的高占空比运行
固定软启动时间:1.4ms
易于使用，适配小型化设计
TPS562203 在轻负载时采用 Eco-mode
TPS562206 在轻负载下采用 FCCM 模式
D-CAP3™ 控制模式，可提供快速瞬态响应
支持预偏置输出启动
非锁存 OT 和 UVLO 保护
逐周期过流限制
UV 保护的断续模式
工作结温范围:-40℃ 至 125℃
SOT563 封装尺寸:1.6mm × 1.6mm
可借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

电视
数字机顶盒 (STB)
楼宇自动化
宽带固定线路接入

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~17V
	输出电压	600mV~7V
	输出电流	2A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	110uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护
