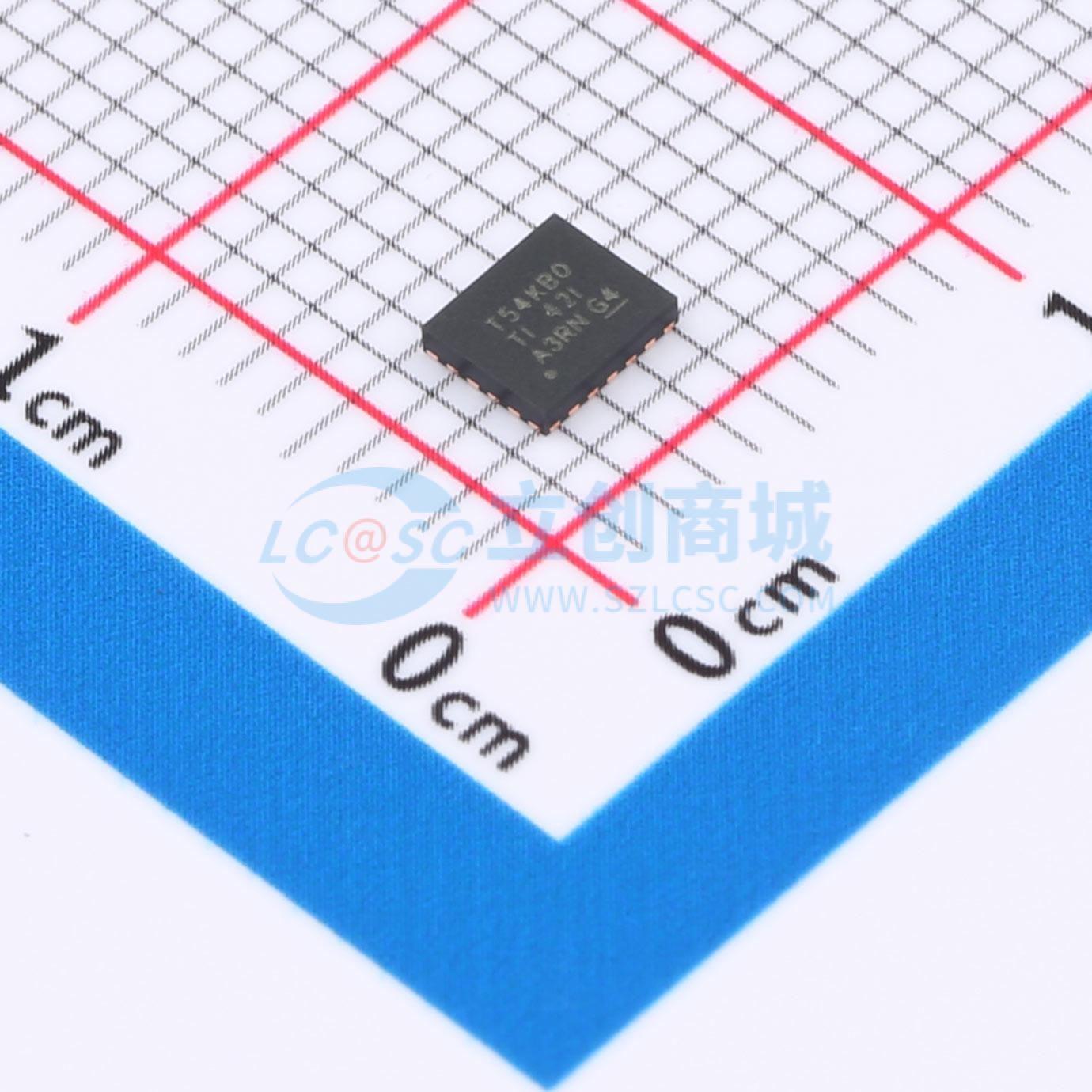

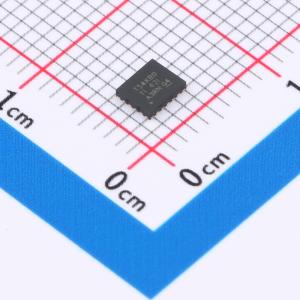

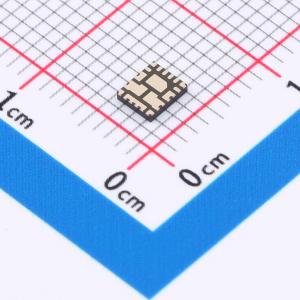

TPS54KB20RZRR

降压型 25A 4V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有自适应导通时间D-CAP4控制模式的高效率、小尺寸同步降压转换器。该控制方法无需外部补偿网络，即可在整个输出电压范围内提供较小的最短导通时间和快速负载瞬态响应。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。具有差分遥感功能和高性能集成MOSFET，在额定工作结温范围具有高精度(± 0.5%)电压基准。具有精确的负载调整率和线性调整率、Eco-mode或FCCM工作模式、可通过MSEL引脚编程的设置以及可编程软启动功能。是一款无铅器件，符合RoHS标准，无需豁免。
品牌名称: TI(德州仪器)
商品型号: TPS54KB20RZRR
商品编号: C22445509
商品封装: WQFN-FCRLF-16(3x3.5)
包装方式: 袋装
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；轻载高效模式；内置LDO稳压器；逐波限流；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流；保护锁死

商品概述

TPS54KB2x 器件是一款具有自适应导通时间 D-CAP4控制模式的高效率、小尺寸同步降压转换器。该控制方法无需外部补偿网络，即可在整个输出电压范围内提供较小的最短导通时间和快速负载瞬态响应。该器件不需要外部补偿，因此易于使用并且仅需要很少的外部元件。该器件非常适合空间受限的数据中心应用。TPS54KB2x 器件具有差分遥感功能和高性能集成MOSFET，在额定工作结温范围具有高精度 (±0.5%)电压基准。该器件具有精确的负载调整率和线性调整率、Eco-mode 或 FCCM 工作模式，可通过 MSEL 引脚编程的设置以及可编程软启动功能。TPS54KB2x 是一款无铅器件，符合 RoHS 标准，无需豁免。

商品特性

输入电压范围为 4V 至 16V
支持 3.1V 至 5.3V 外部 VCC 辅助电源
5.8mΩ 和 2.3mΩ MOSFET
25A 持续输出电流
针对效率和热性能优化的 16 引脚 WQFN-HR 封装
TJ 为 -40℃ 至 +125℃ 时为 ±0.5% 基准 (VREF)
输出电压范围为 VREF 至 5.5V
差分遥感
D-CAP4 模式可提供超快负载阶跃响应
支持所有陶瓷输出电容器
可选自动跳跃 Eco-mode，用以实现高轻负载效率
通过 RILIM 实现可编程电流限制
可选开关频率:800kHz、1.1MHz、1.4MHz
可编程软启动时间
预偏置启动功能
开漏电源正常状态输出
谷值过流限制保护
过压和欠压故障保护

应用领域

机架式服务器和刀片式服务器
硬件加速卡和插件卡
数据中心交换机
工业 PC
基带单元 (BBU)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~16V
	输出电压	900mV~5.5V
	输出电流	25A
	开关频率	1.1MHz；1.4MHz；800kHz
	工作温度	-40℃~+125℃@(TJ)
