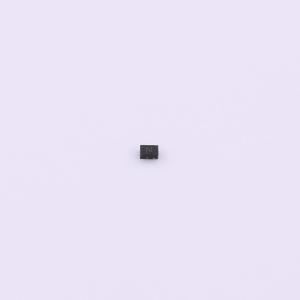

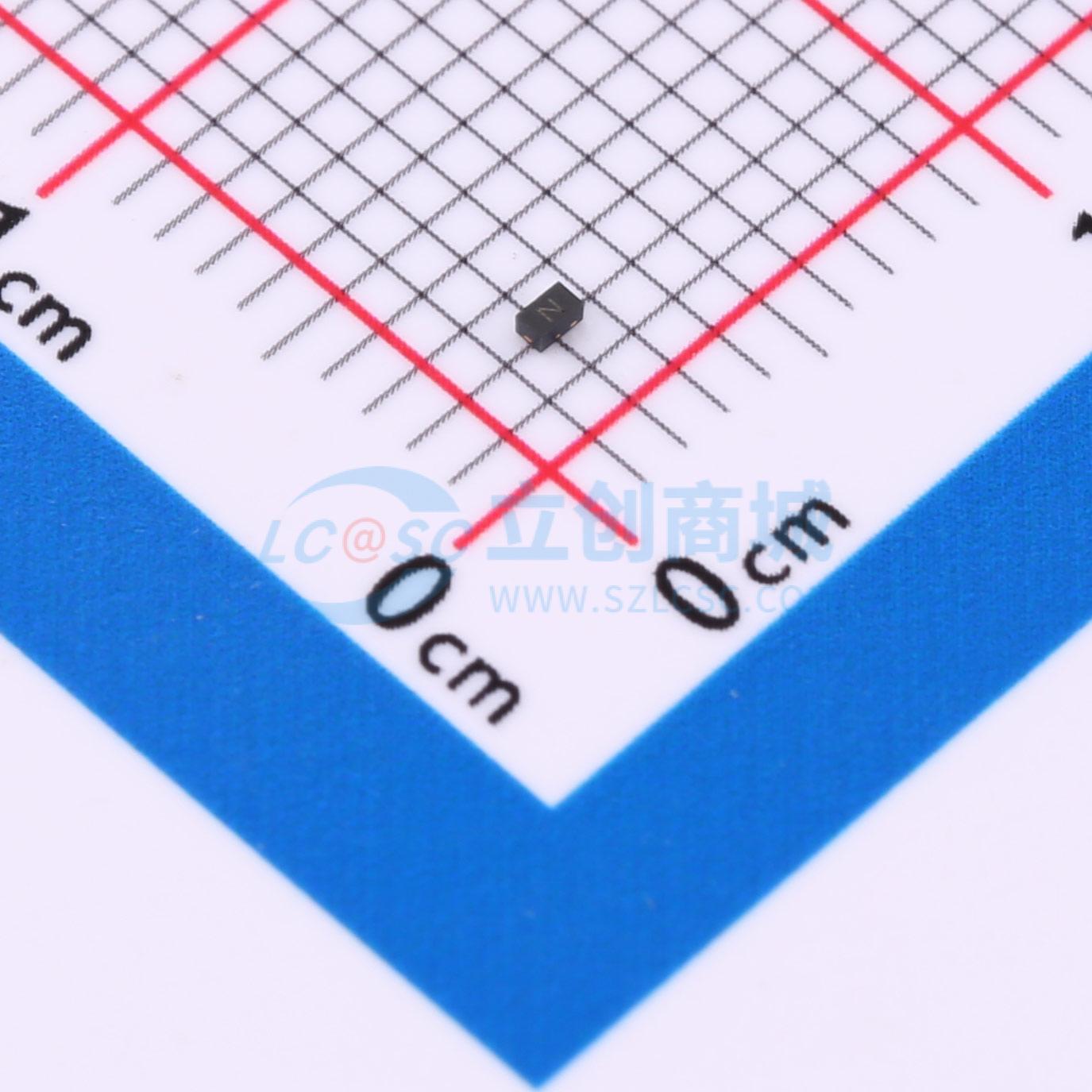

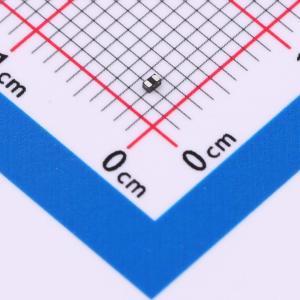

温馨提醒：图片仅供参考，商品以实物为准
HCDDFN2-T5.0LC
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管为双向单通道设计，工作电压VRWM为5V，具备4A峰值瞬时电流处理能力，确保卓越的电路防护效果。其电容值仅为0.5pF，有助于减少信号衰减，非常适合于保护高频或数据密集型应用中的精密电路，免受静电放电影响，提升系统整体的稳定性和可靠性。
- 商品型号
- HCDDFN2-T5.0LC
- 商品编号
- C22440099
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.008333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
