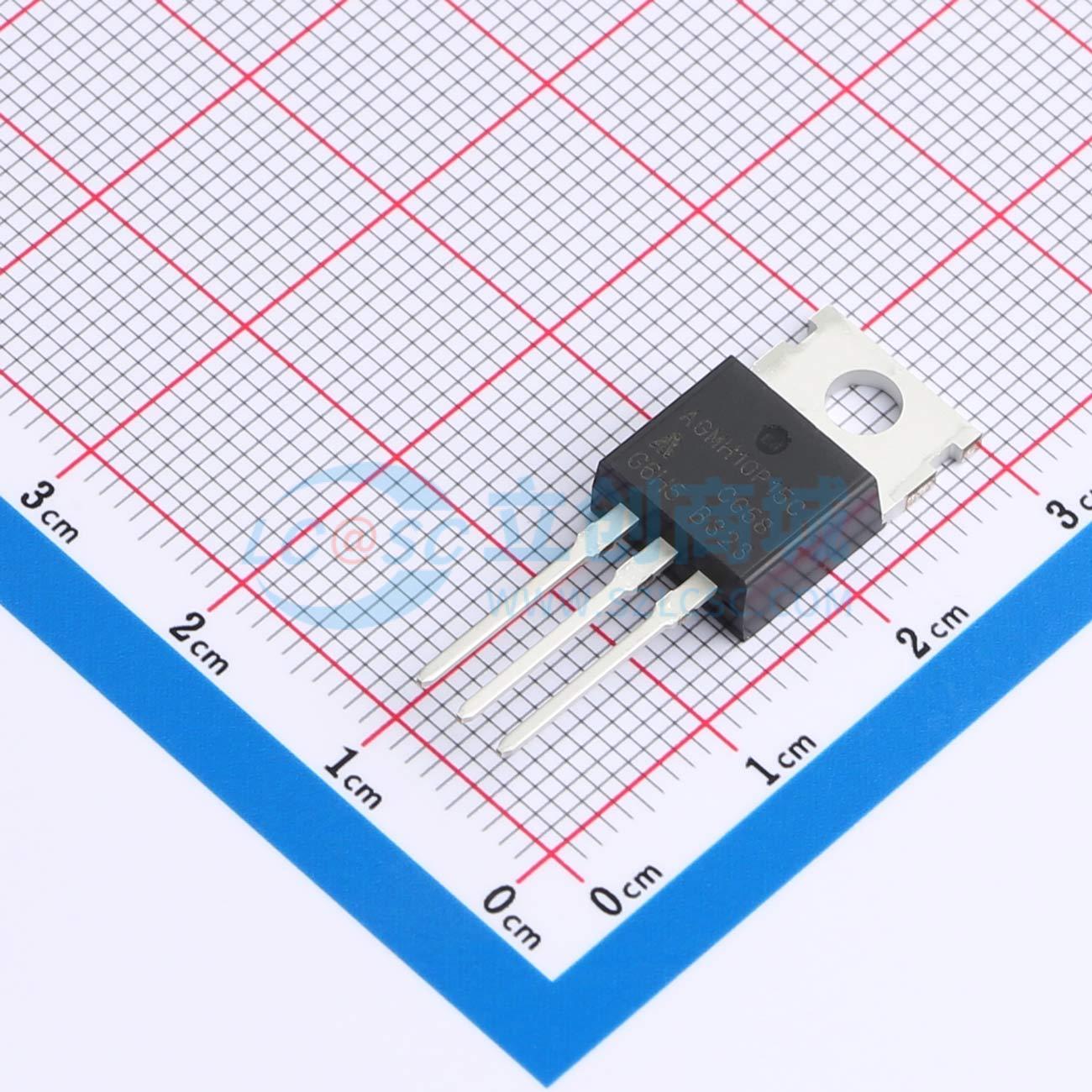

温馨提醒：图片仅供参考，商品以实物为准
AGMH10P15C
耐压:150V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：P沟道 漏源电压(Vdss)：150V 连续漏极电流(Id)：10A 功率(Pd)：156W 导通电阻(RDS(on)@Vgs,Id)：310mΩ@10V,5A 栅极电荷(Qg@Vgs)：38nC@10V 输入电容(Ciss@Vds)：2.111nF@40V ,Vds=-150V Id=-10A Rds=310mΩ,工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGMH10P15C
- 商品编号
- C22386141
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.789克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 310mΩ@10V | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 2.111nF | |
| 反向传输电容(Crss) | 512pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 610pF |
商品概述
AGMH10P15C将先进的沟槽MOSFET技术与低电阻封装相结合，提供极低的漏源导通电阻（RDS(ON)）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低 RDS(ON),可最大程度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次侧同步整流
- 负载点(POL)应用
- 无刷直流(BLDC)电机驱动器
