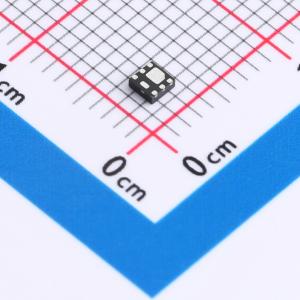

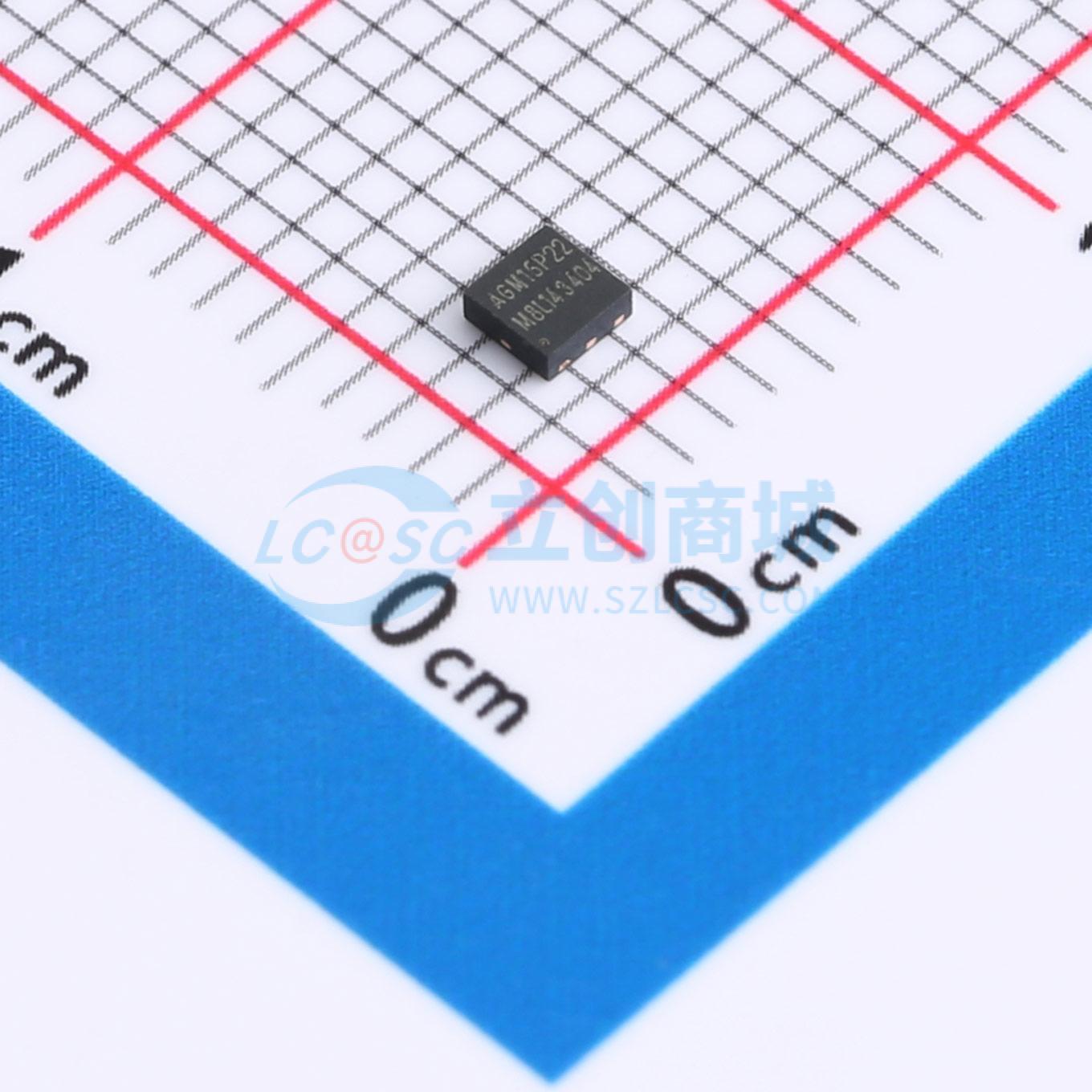

温馨提醒：图片仅供参考，商品以实物为准
AGM15P22AS
耐压:16V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：P沟道 漏源电压(Vdss)：16V 连续漏极电流(Id)：9.0A 功率(Pd)：2.1W 导通电阻(RDS(on)@Vgs,Id)：20mΩ@4.5V,3A 阈值电压(Vgs(th)@Id)：0.6V@250uA 栅极电荷(Qg@Vgs)：20nC@10V 输入电容(Ciss@Vds)：0.728nF@10V ,Vds=-16V Id=-9.0A Rds=20mΩ,工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM15P22AS
- 商品编号
- C22386153
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 16V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 600mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 728pF | |
| 反向传输电容(Crss) | 164pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 172pF |
