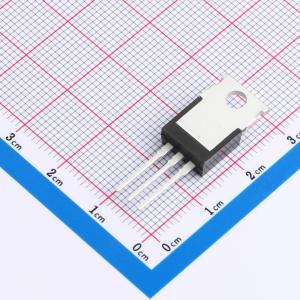

温馨提醒：图片仅供参考，商品以实物为准
AGM13T15C
耐压:135V 电流:58A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型：N沟道 漏源电压(Vdss)：135V 连续漏极电流(Id)：58A 功率(Pd)：120W 导通电阻(RDS(on)@Vgs,Id)：15.5mΩ@10V,10A 阈值电压(Vgs(th)@Id)：2.8V@250uA 栅极电荷(Qg@Vgs)：33nC@10V 输入电容(Ciss@Vds)：1.935nF@40V ,Vds=135V Id=58A Rds=15.5mΩ,工作温度：-55℃~+175℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM13T15C
- 商品编号
- C22386149
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.716克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 135V | |
| 连续漏极电流(Id) | 58A | |
| 导通电阻(RDS(on)) | 15.5mΩ@10V | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 2.8V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 1.192nF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 145pF |
商品概述
AGM13T15C将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的漏源导通电阻（RDS(ON)）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低漏源导通电阻（RDS(ON)），以最大限度降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次同步整流器
- 负载点（POL）应用
- 无刷直流（BLDC）电机驱动器
