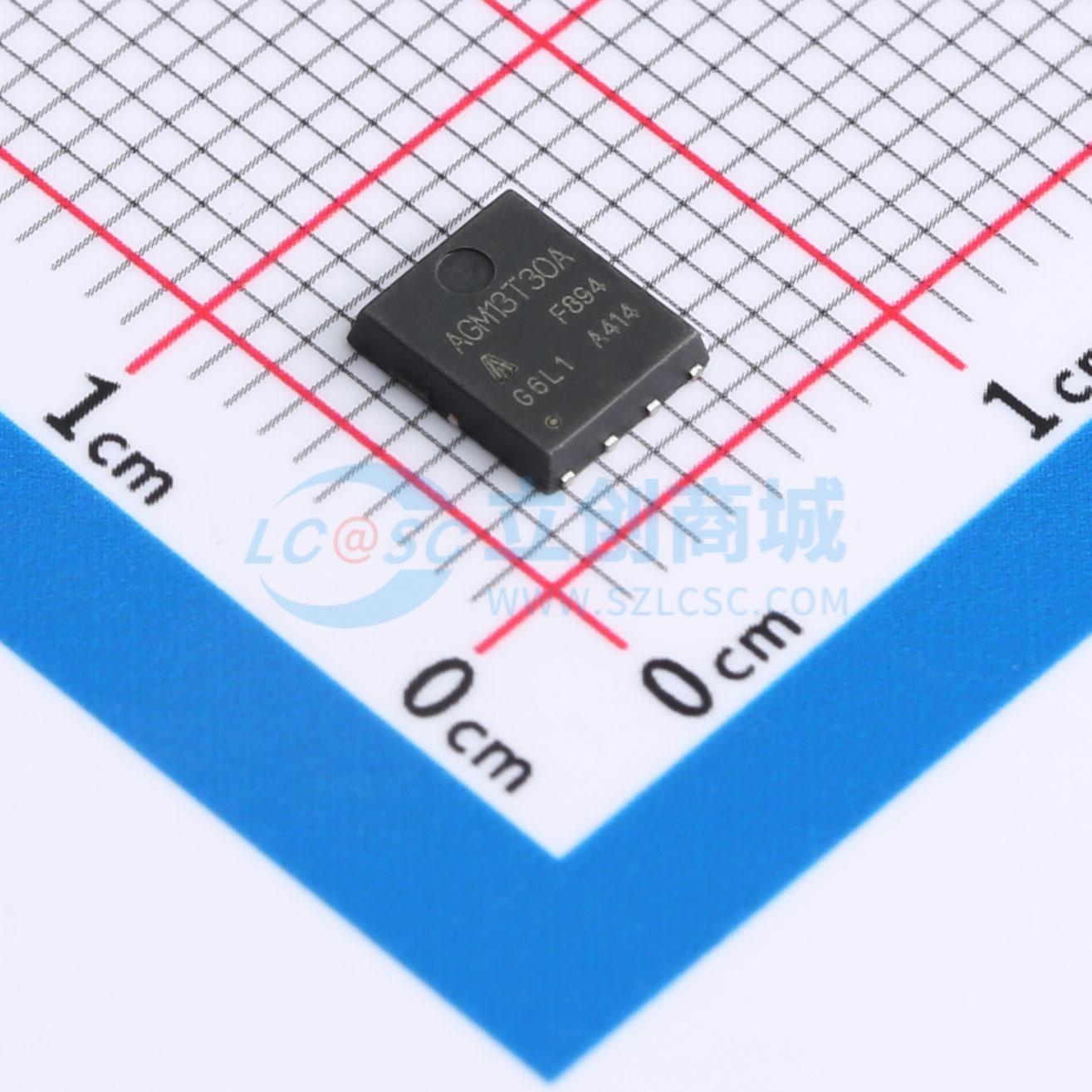

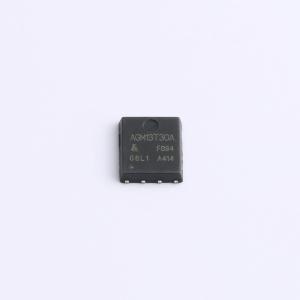

温馨提醒：图片仅供参考，商品以实物为准
AGM13T30A
耐压:135V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：135V 连续漏极电流(Id)：30A 功率(Pd)：120W 导通电阻(RDS(on)@Vgs,Id)：32.5mΩ@10V,10A 阈值电压(Vgs(th)@Id)：2.8V@250uA 栅极电荷(Qg@Vgs)：33nC@10V 输入电容(Ciss@Vds)：0.622nF@40V ,Vds=135V Id=30A Rds=32.5mΩ,工作温度：-55℃~+175℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM13T30A
- 商品编号
- C22386150
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 135V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 32.5mΩ@10V | |
| 耗散功率(Pd) | 120W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.8V | |
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 622pF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 251pF |
商品概述
AGM13T30A将先进的沟槽MOSFET技术与低电阻封装相结合,可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低 R\textDS(ON),可最大程度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次侧同步整流器
- 负载点应用
- 无刷直流电机驱动器
