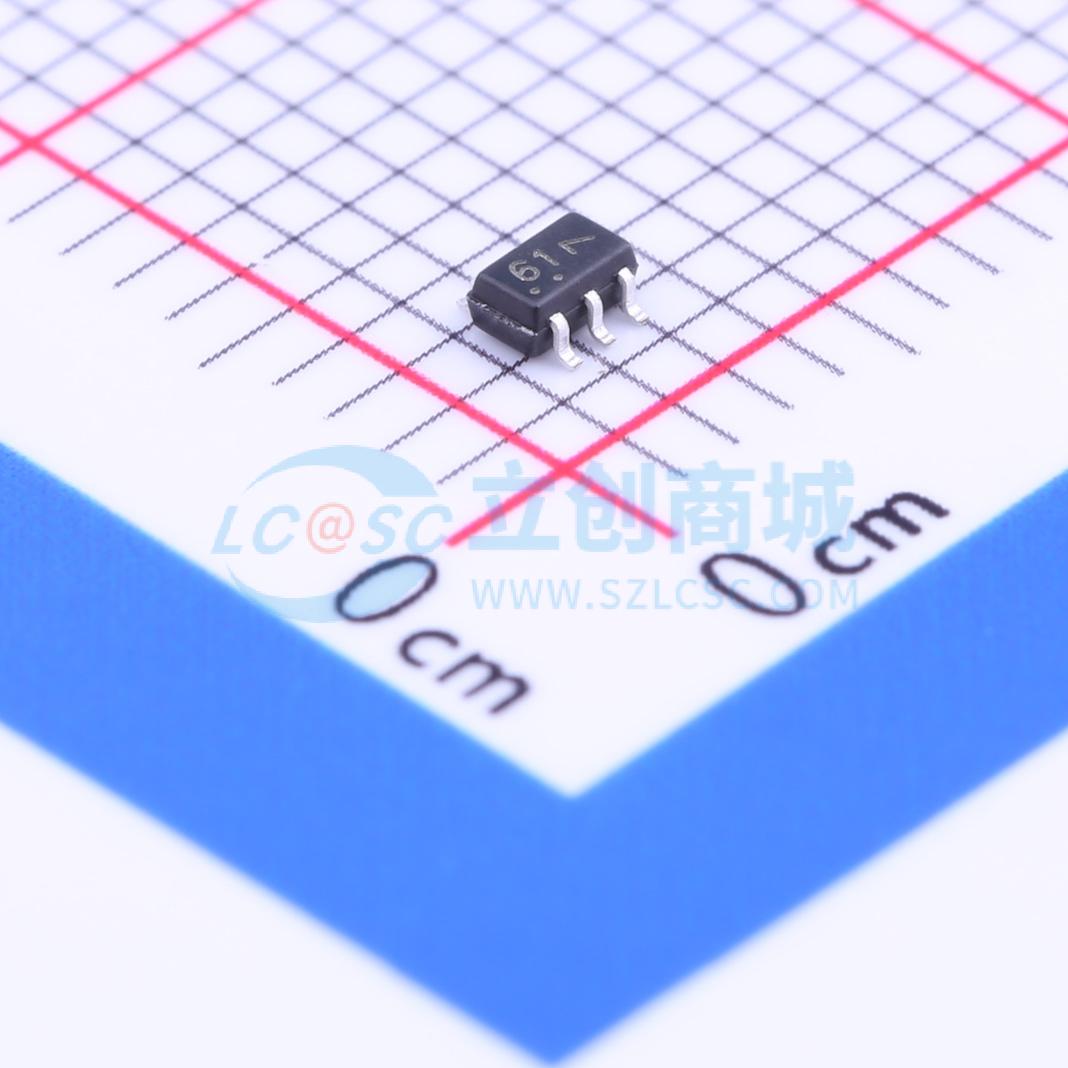

温馨提醒：图片仅供参考，商品以实物为准
MSQA6V1W5T2G
单向ESD 3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款四路单片硅电压抑制器专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。其四路结共阳极设计仅用一个封装即可保护四条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MSQA6V1W5T2G
- 商品编号
- C232563
- 商品封装
- SC-88A-5(SC-70-5)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | 150W@20us | |
| 击穿电压 | 6.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品概述
这款四路单片硅电压抑制器专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其四路结共阳极设计仅用一个封装即可保护四条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- 低钳位电压
- 关态电压 3 V
- 低泄漏电流 < 1μA（3 V 时）
- SC-88A 封装支持四种独立的单向配置
- IEC1000-4-2 4 级静电放电保护
- SZ 前缀适用于汽车及其他有独特场地和控制变更要求的应用；符合 AEC-Q101 标准且具备生产件批准程序（PPAP）能力
- 提供无铅封装
应用领域
-计算机-打印机-商用机器-通信系统-医疗设备
