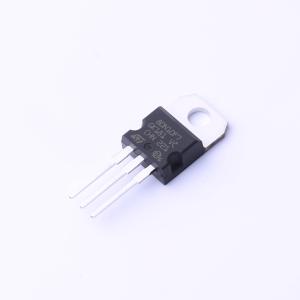

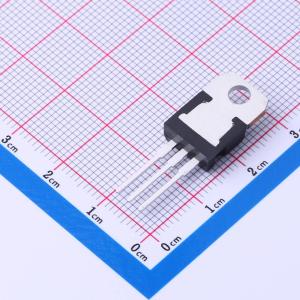

STP80N10F7
STP80N10F7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道100 V、0.0085 Ohm典型值、80 A STripFET F7功率MOSFET，TO-220封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP80N10F7
- 商品编号
- C222085
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 10mΩ | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC | |
| 输入电容(Ciss) | 3.1nF | |
| 反向传输电容(Crss) | 45pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 700pF |
商品概述
这些器件采用了意法半导体（ST）专有 STripFET™ 技术的第七代设计规则，并配备了全新的栅极结构。由此产生的功率 MOSFET 在所有封装中均呈现出最低的导通电阻 RDS(on)。
商品特性
- 极低的栅极电荷
- 超低导通电阻
- 低栅极输入电阻
应用领域
- 开关应用
