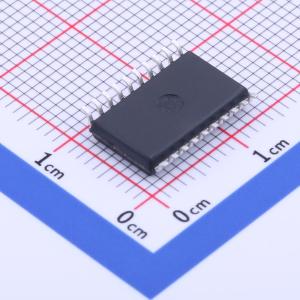

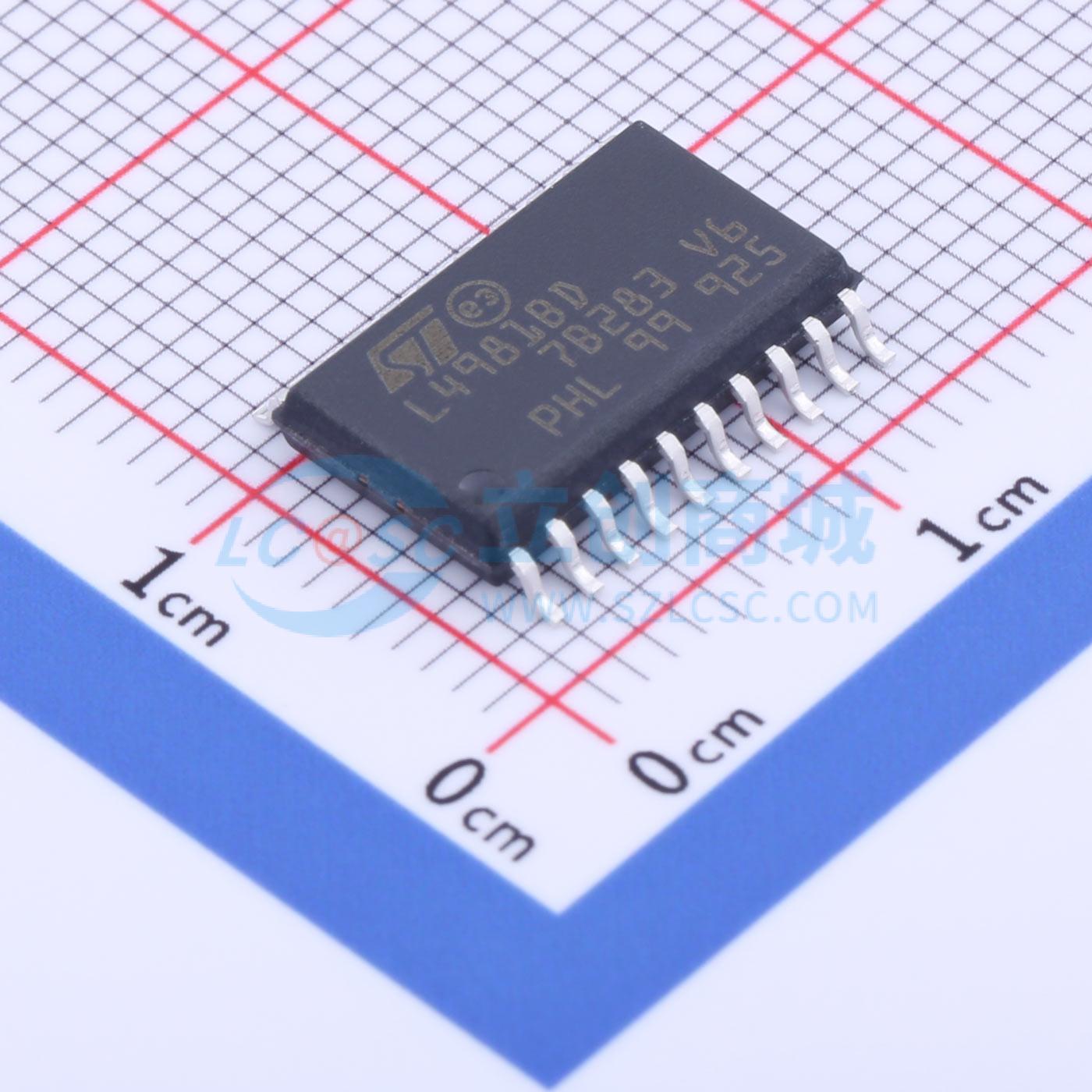

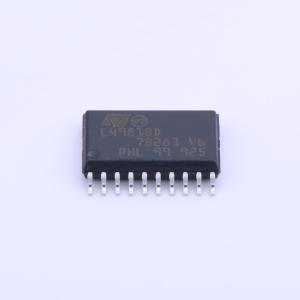

温馨提醒：图片仅供参考，商品以实物为准

L4981BD013TR

描述: L4981A：固定频率，平均电流模式； L4981B：线性调制频率，平均电流模式
品牌名称: ST(意法半导体)
商品型号: L4981BD013TR
商品编号: C222095
商品封装: SO-20-300mil
包装方式: 编带
商品毛重: 0.723克(g)

商品参数

商品概述

L4981集成电路具备实现高达0.99的超高功率因数所需的特性。这款采用BCD 60II技术实现的功率因数校正器（PFC）预调节器，包含了设计具有正弦线电流消耗的高效模式电源所需的所有控制功能。 L4981可轻松用于市电电压在85V至265V之间的系统，无需任何线路切换。这款新型PFC提供了以固定频率（L4981A）或调制频率（L4981B）工作的可能性，从而优化输入滤波器的尺寸；两种工作频率模式均采用平均电流模式PWM控制器，无需斜率补偿即可保持正弦线电流。除了功率MOSFET栅极驱动器外，还包括精确的电压基准（外部可用）、误差放大器、欠压锁定、电流检测和软启动功能。为减少外部元件数量，该器件集成了过压和过流保护功能。对于L4981A，可使用简单的电阻对过流电平进行编程。为获得更高精度，L4981B则必须使用外部分压器。

商品特性

控制升压PWM，功率因数高达0.99
在通用输入市电下，将线电流失真限制在<5%
前馈线路和负载调节
平均电流模式PWM，实现最低噪声敏感度
高电流双极和DMOS图腾柱输出
低启动电流（典型值0.3mA）
带迟滞和可编程开启阈值的欠压锁定
过压、过流保护
精确的2%片上基准，外部可用
软启动

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	开关频率	80kHz

	属性	参数值
	工作电流	12mA
	静态电流(Iq)	300uA
	工作温度	-40℃~+125℃
