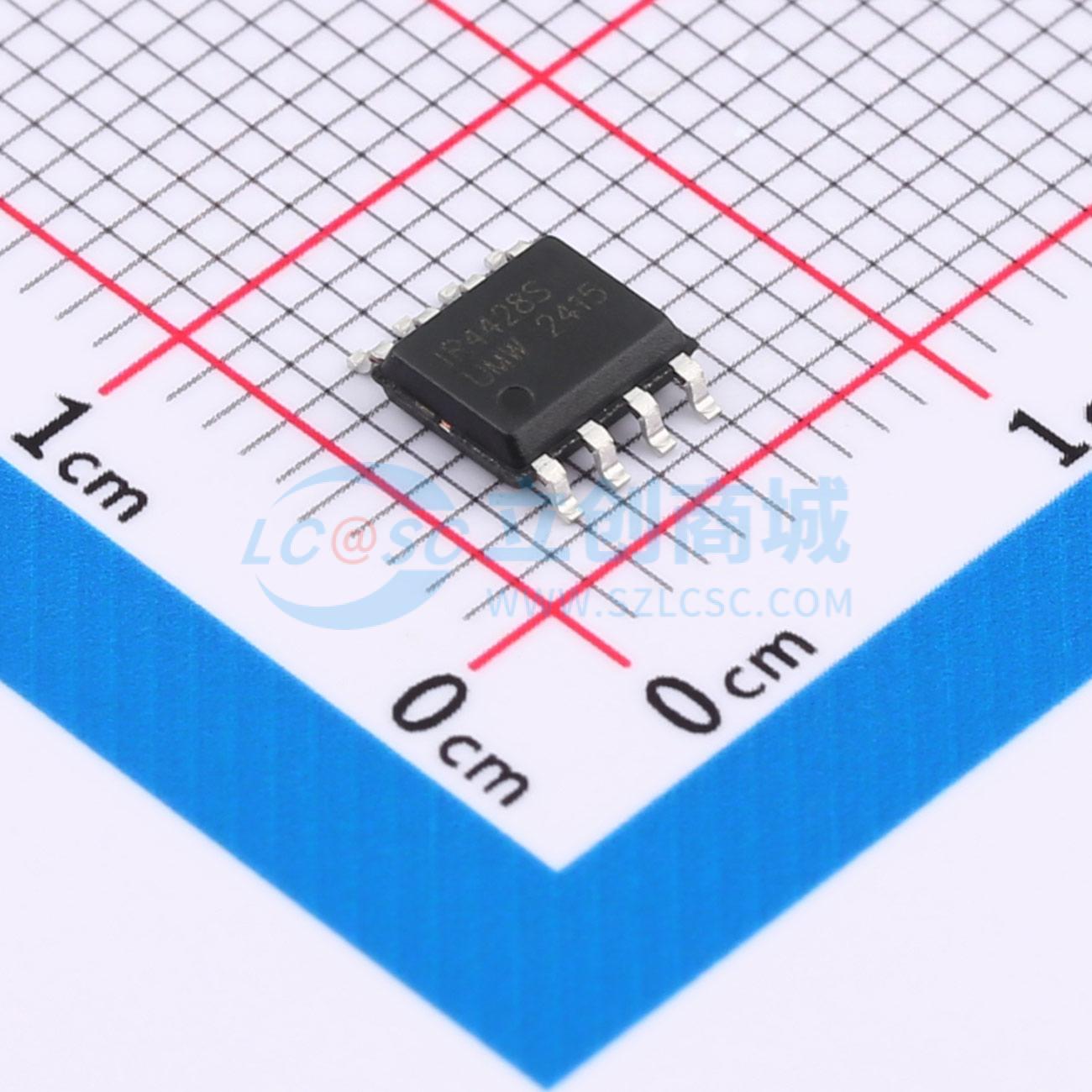

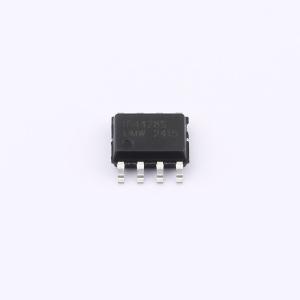

IR4428STR(UMW)

双路2A峰值高速低端功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR4428S是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。在其额定功率和电压范围内的所有条件下，IR4428S都具有高抗闩锁能力
品牌名称: UMW(友台半导体)
商品型号: IR4428STR(UMW)
商品编号: C20623184
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.21472克(g)

商品参数

商品概述

IR4428S是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。 IR4428S在其额定功率和电压范围内的所有条件下都具有高抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，IR4428S不会损坏。IR4428S可以承受高达500mA的反向电流，迫使输出回退而不会损坏或出现逻辑混乱。所有端口均受到高达2.0kV静电放电（ESD）的全面保护。

商品特性

闩锁保护：可承受0.5A反向电流
输入可处理负电压（-10V）
低输出阻抗
两个独立的栅极驱动通道
2A峰值输出电流
4.5至20V单电源范围
高容性负载驱动能力
上升/下降时间匹配
工作温度范围为-40至125℃
导通/关断延迟：25ns

应用领域

开关模式电源线路驱动器
脉冲变压器驱动器
驱动MOSFET和IGBT
电机驱动器
脉冲发生器
开关模式电源DC - DC转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	拉电流(IOH)	2A

	属性	参数值
	工作电压	4.5V~20V
	下降时间(tf)	30ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	工作温度	-40℃~+125℃
