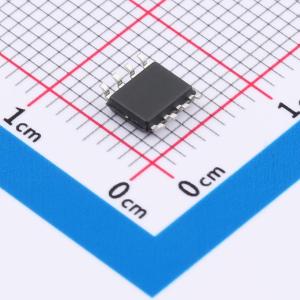

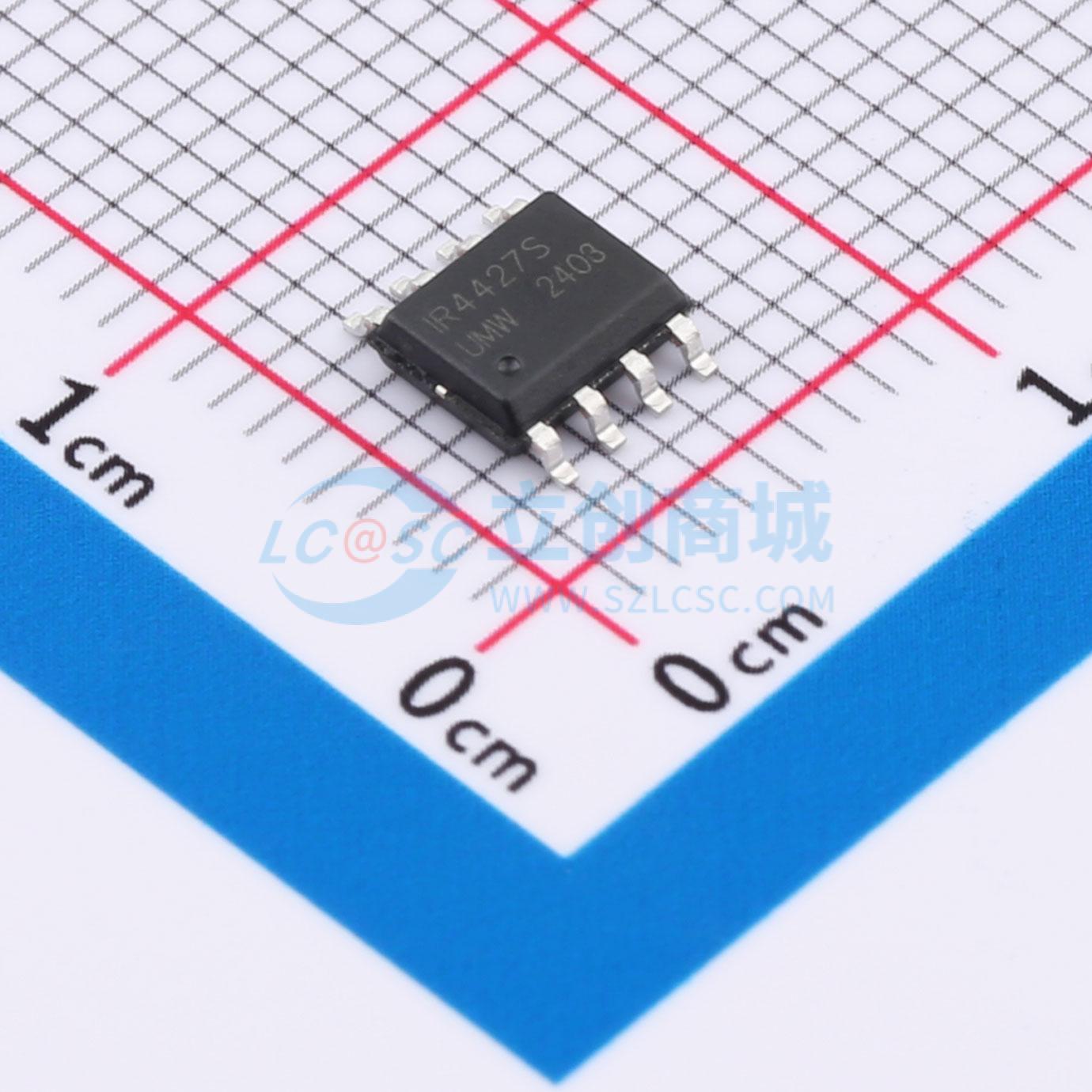

IR4427STR(UMW)

双路2A峰值高速低端功率MOSFET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UMW IR4427STR是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。UMW IR4427STR在其额定功率和电压范围内的所有条件下都具有高抗闩锁能力
品牌名称: UMW(友台半导体)
商品型号: IR4427STR(UMW)
商品编号: C20623183
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

商品概述

UMW IR4427STR是一款电源开关驱动器。它在对功率开关的栅极进行充放电时，具有匹配的上升和下降时间。UMW IR4427STR在其额定功率和电压范围内的所有条件下都具有高闩锁电阻。当接地引脚上出现高达5V（任一极性）的噪声尖峰时，UMW IR4427STR不会损坏。UMW IR4427STR可承受高达500 mA的反向电流以强制拉回其输出，而不会造成损坏或逻辑混乱。所有端口均通过高达2.0 kV的静电放电（ESD）提供全面保护。

商品特性

闩锁保护：可承受0.5 A反向电流
输入端处理负电压（-10 V）的能力
低输出阻抗
两个独立栅极驱动通道
2 A峰值输出电流
4.5至25 V单电源范围
高驱动容性负载能力
工作温度范围：-40至125℃
开启/关闭延迟：30ns
脉冲发生器
开关电源
DC-DC转换器
D类开关放大器

应用领域

开关电源
线路驱动器
脉冲变压器驱动器
驱动MOSFET和IGBT
电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	2A
	工作电压	4.5V~25V
	上升时间(tr)	30ns
	下降时间(tf)	30ns

	属性	参数值
	传播延迟 tpLH	30ns
	传播延迟 tpHL	30ns
	特性	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	1mA
	功能特性	-
