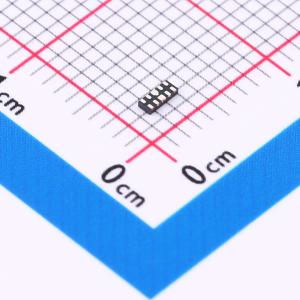

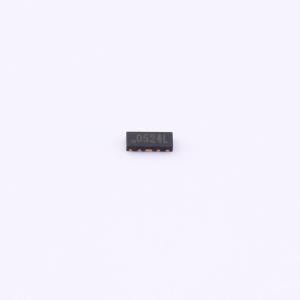

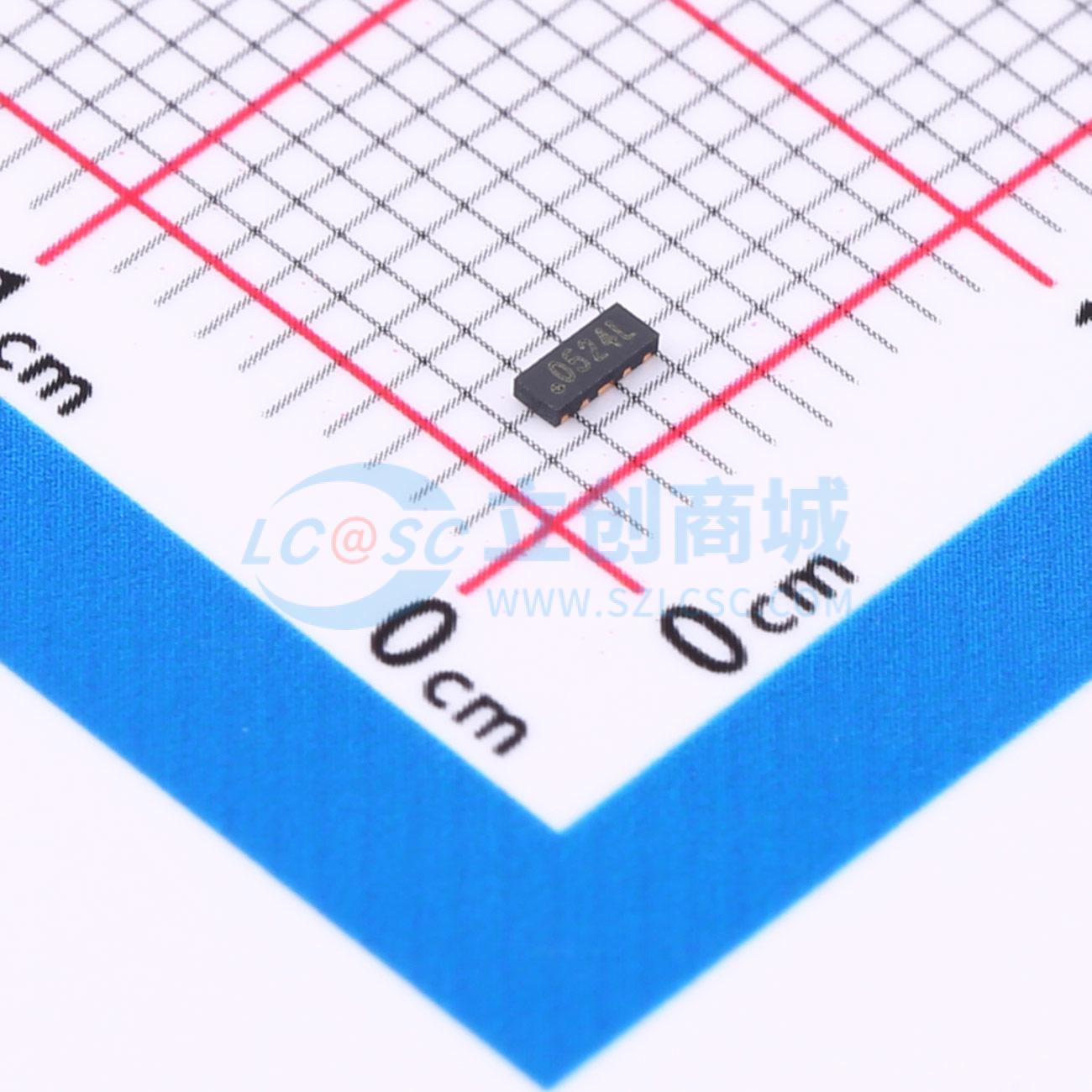

0524PL
单向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- 0524PL
- 商品编号
- C20598962
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.037333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 65W@8/20us | |
| 击穿电压(VBR) | 7.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.7pF |
商品特性
- 65W 峰值脉冲功率 (8/20μs)
- 超低泄漏电流
- 工作电压：5.0V
- 低钳位电压
- 最多可保护 4 条线路
- 符合 RoHS 标准
应用领域
- HDMI 1.3/1.4/2.0、USB 2.0/3.0 Type C
- 显示器和平板显示器
- 机顶盒和数字电视
- MDDI 端口
- 视频图形卡
- 数字视频接口 (DVI)
- 笔记本电脑
- PCI Express 和串行 SATA 端口
