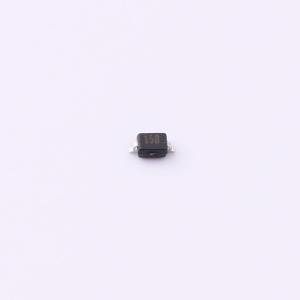

温馨提醒：图片仅供参考，商品以实物为准
ESD15VD3BQ
双向ESD 15V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：每条线路的瞬态保护符合 IEC61000-4-2 (ESD)：±30kV 接触放电，±30kV 空气放电；符合 IEC61000-4-5：9A (tp = 8/20μs)。 低泄漏电流。 超低钳位电压。 符合 RoHS 标准。 后缀为 “Q” 的型号表示通过 AEC-Q101 认证。应用：开关/按钮。 测试设备/仪器仪表
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD15VD3BQ
- 商品编号
- C20600671
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.030667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 28.5V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 22pF |
