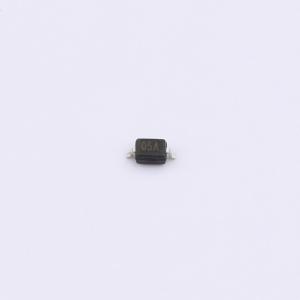

ESD5V0D3AQ
单向ESD 5V截止 峰值浪涌电流：30A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：每条线路的瞬态保护，符合 IEC61000-4-2（ESD）：±30kV 接触放电，±30kV 空气放电；IEC61000-4-5：30A（tp = 8/20μs）。 低泄漏电流。 超低钳位电压。 符合 RoHS 标准。 后缀为 “Q” 的型号表示符合 AEC-Q101 标准。应用：开关/按钮。 测试设备/仪器仪表
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD5V0D3AQ
- 商品编号
- C20600736
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.030633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V；9.5V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 220pF |
商品特性
- 根据IEC61000 - 4 - 2(ESD)标准，为每条线路提供瞬态保护：接触放电±30kV，空气放电±30kV；根据IEC61000 - 4 - 5标准：30A（脉冲时间tp = 8/20μs）
- 低漏电流
- 超低钳位电压
- 符合RoHS标准
- 后缀为“Q”的产品型号表示通过了AEC - Q101认证
应用领域
- 开关/按钮
- 测试设备/仪器仪表
- 销售点终端
- 医疗设备
- 笔记本电脑/台式机/服务器
- 计算机外设
- CAN总线保护
- 汽车应用
