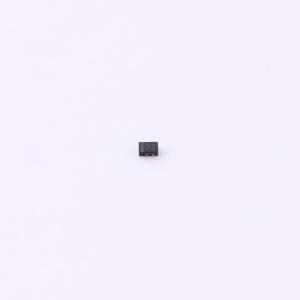

ESD5V0L
单向TVS 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：截止电压：最大5V。 每条线路根据IEC61000-4-2（ESD）提供瞬态保护：±30kV（接触放电）；根据IEC61000-4-5（浪涌）：9A（8/20μs）。 低泄漏电流。 低钳位电压。 低钳位电压：在IPP = 16A（TLP）时，典型值VCL = 10V。 符合RoHS标准。应用：手机及配件。 个人数字助理
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD5V0L
- 商品编号
- C20600744
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 108W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 52pF |
商品特性
- 最高耐受电压：5V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±30kV（接触）；根据IEC61000 - 4 - 5（浪涌）标准：9A（8/20μs）
- 低泄漏电流
- 低钳位电压
- 低钳位电压：典型值V_CL = 10V，在IPP = 16A（TLP）时
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
