温馨提醒：图片仅供参考，商品以实物为准

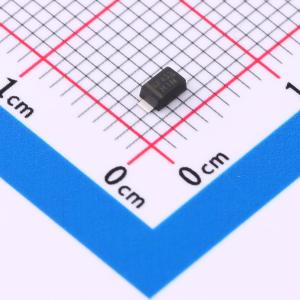

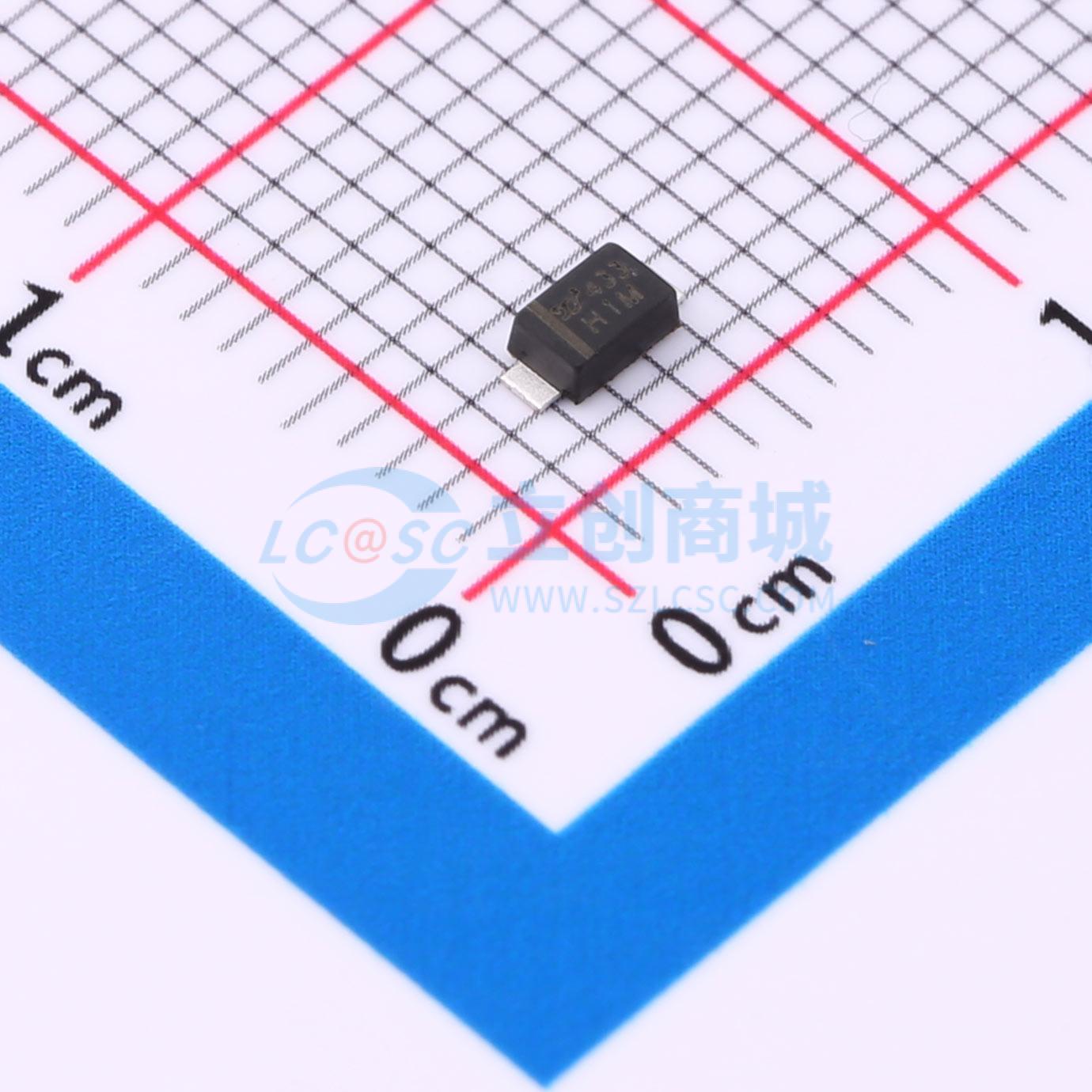

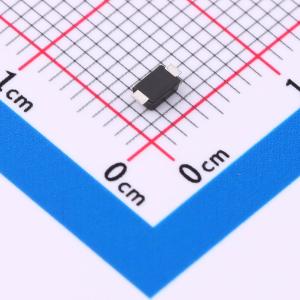

H1MQ
耐压:1000V 电流:1A 反向恢复时间：75ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低外形封装，适合自动贴装。 玻璃钝化芯片结。 快速开关，高效能。 高正向浪涌能力。 符合J-STD-020的MSL 1级，LF最高峰值260℃。 后缀为“Q”的产品表示符合AEC-Q101标准。应用：用于电源、逆变器、转换器的高效开关整流。 用于消费电子、汽车和电信领域的续流二极管
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- H1MQ
- 商品编号
- C20601181
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@1A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 75ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品特性
- 低外形封装
- 适合自动贴装
- 玻璃钝化芯片结
- 快速开关，实现高效率
- 高正向浪涌能力
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260°C
- 后缀为“Q”的产品编号表示符合AEC-Q101标准
应用领域
用于电源、逆变器、转换器的高效开关整流，以及消费类汽车和电信领域的续流二极管
