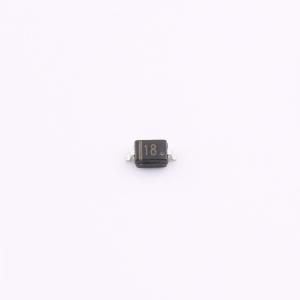

温馨提醒：图片仅供参考，商品以实物为准
ESD18VD3
单向TVS 18V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最高18V的关态电压。 根据IEC61000-4-2（ESD）标准，为每条线路提供瞬态保护：接触放电 ±30kV。 根据IEC61000-4-5（浪涌）标准，8A（8/20μs）。 低泄漏电流。 超低钳位电压。 符合RoHS标准。应用：手机及配件。 个人数字助理
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD18VD3
- 商品编号
- C20600680
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 19V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 55pF；39pF |
商品特性
- 截止电压：最大18V
- 根据IEC61000 - 4 - 2(ESD)为每条线路提供瞬态保护：±30kV（接触）；根据IEC61000 - 4 - 5(浪涌)：8A（8/20μs）
- 低泄漏电流
- 超低钳位电压
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外围设备
- 音频播放器
