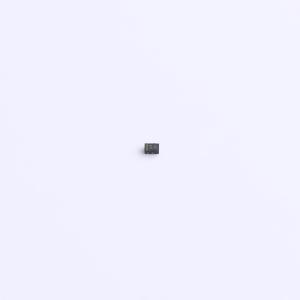

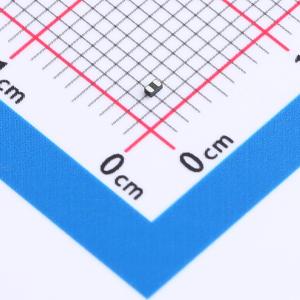

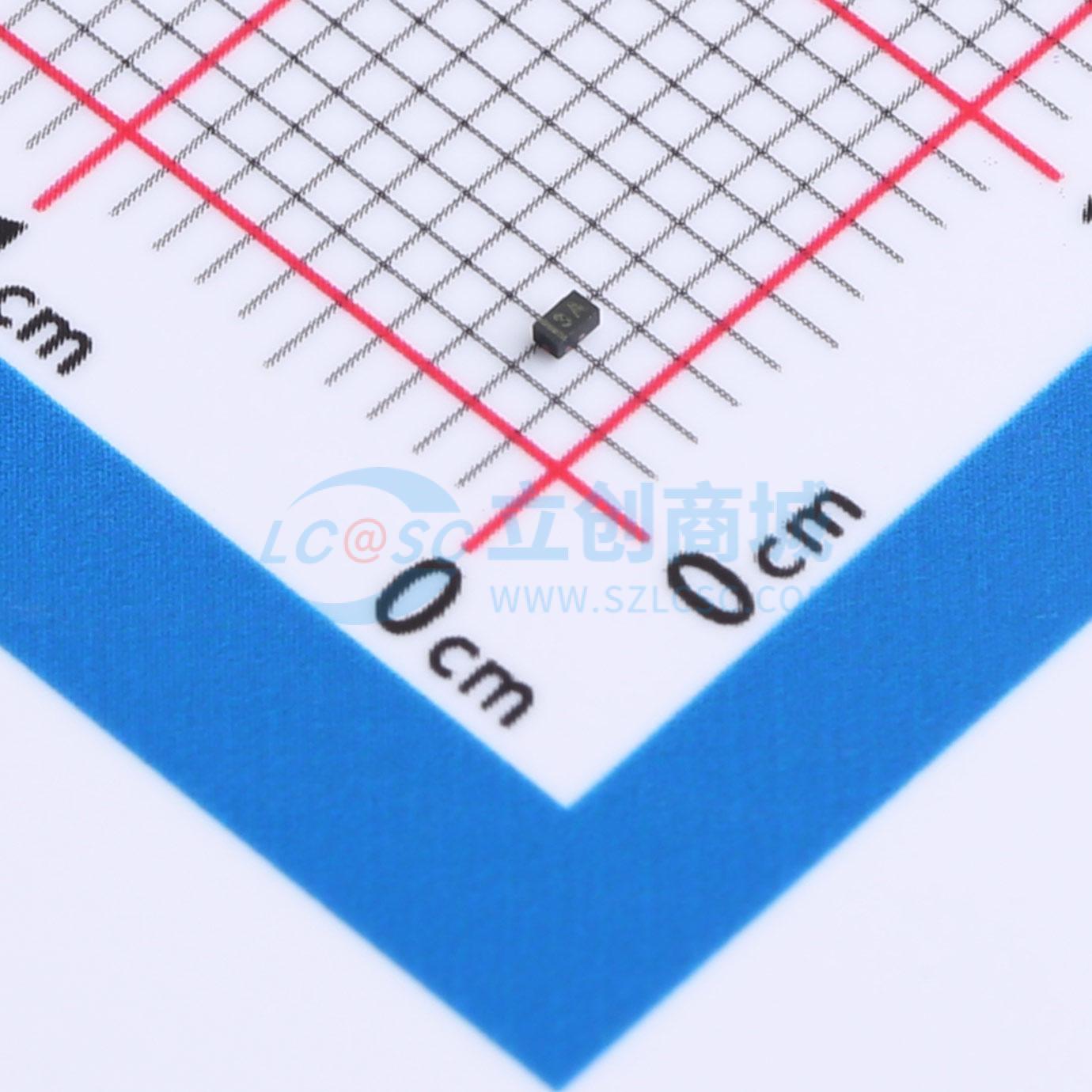

温馨提醒：图片仅供参考，商品以实物为准
ESD3V3LBQ
双向ESD 3.3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD3V3LBQ
- 商品编号
- C20600731
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 4.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 14pF |
商品特性
- 根据IEC61000 - 4 - 2(ESD)标准，每条线路的瞬态保护：接触放电±30kV，空气放电±30kV；根据IEC61000 - 4 - 5标准：9A（脉冲时间tp = 8/20μs）
- 低泄漏电流
- 超低钳位电压
- 符合RoHS标准
- 后缀为“Q”的产品型号表示符合AEC - Q101标准
应用领域
汽车应用
