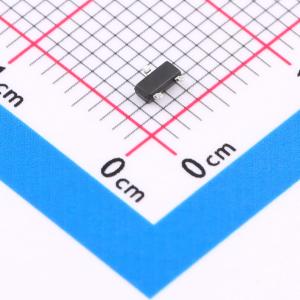

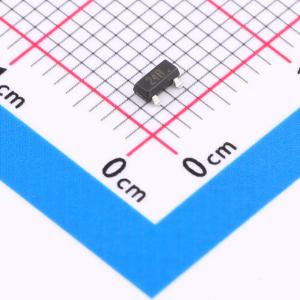

ESD2402EB
双向TVS 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：截止电压：±24V。 每条线路根据IEC61000-4-2（ESD）的最大瞬态保护：±30kV（接触放电）。 根据IEC61000-4-5（浪涌）：8A（8/20μs）。 低泄漏电流。 超低钳位电压。 符合RoHS标准。应用：手机及配件。 笔记本电脑和手持设备
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD2402EB
- 商品编号
- C20600685
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 31V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 20pF |
商品特性
- 截止电压：最大±24V
- 根据IEC61000 - 4 - 2(ESD)标准，每条线路的瞬态保护：±30kV（接触）；根据IEC61000 - 4 - 5标准，浪涌电流：8A（8/20μs）
- 低泄漏电流
- 超低钳位电压
- 符合RoHS标准
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 便携式仪器
- 机顶盒
- 工业控制
- 服务器和台式电脑
