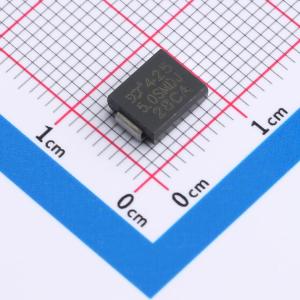

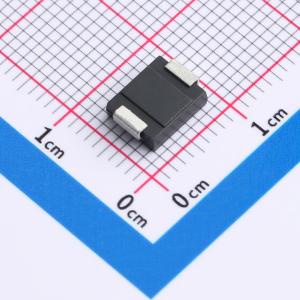

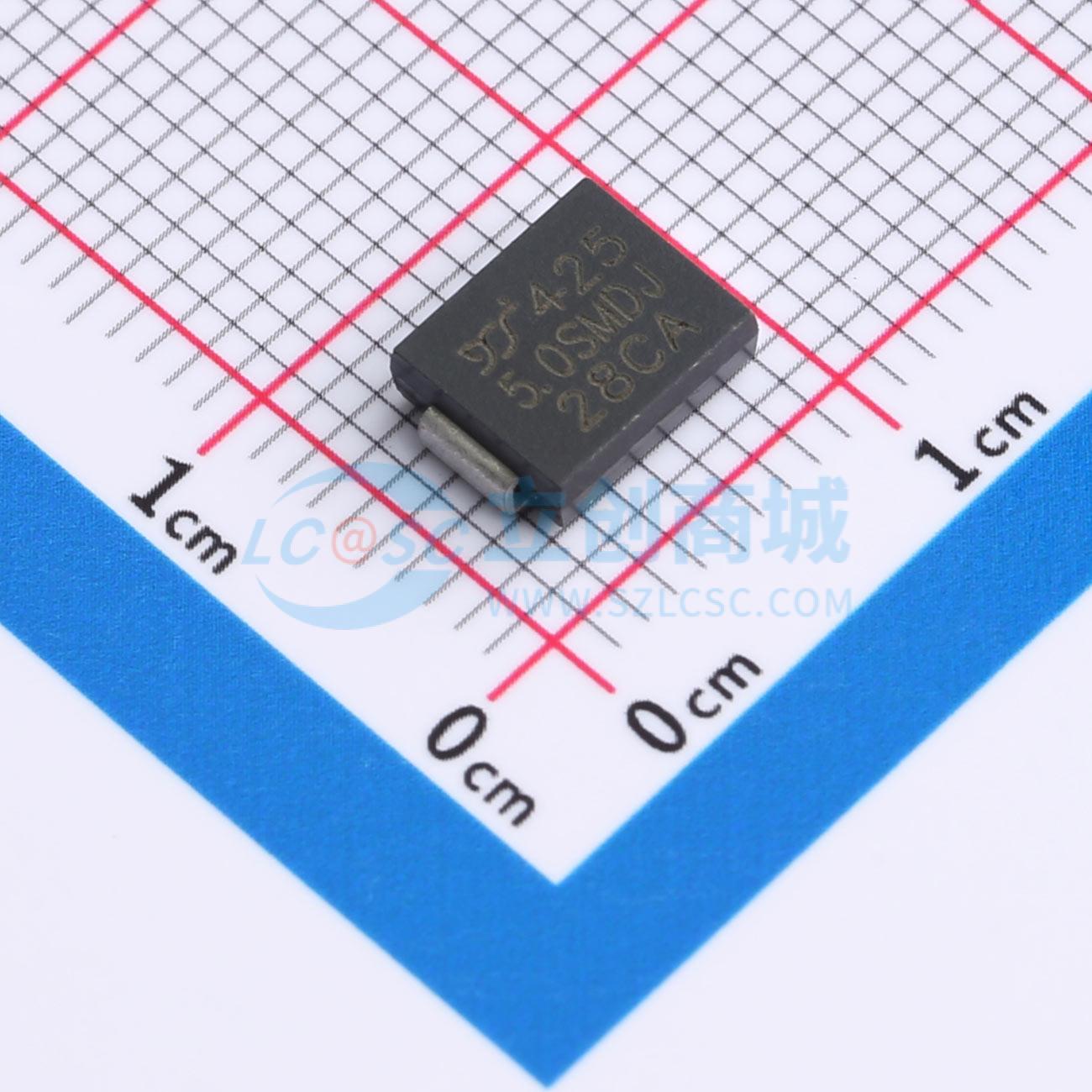

5.0SMDJ28CAQ
双向TVS 28V截止 峰值浪涌电流：110.1A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。适合自动贴装。有单向和双向可选。10/1000 μs波形下具有5000W的峰值脉冲功率能力。出色的钳位能力。响应时间极快。应用：用于敏感电子设备，防止由感性负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变。适用于消费、计算机、工业、汽车、电信领域
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- 5.0SMDJ28CAQ
- 商品编号
- C20599548
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.4568克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 110.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 34.4V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 提供单向和双向两种类型
- 10/1000 µs波形下峰值脉冲功率能力达5000W
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260℃
- 数据线ESD保护符合IEC 61000-4-2标准，30kV（空气）、30kV（接触）
应用领域
- 用于保护敏感电子设备，抵御由电感负载开关和雷击在IC、MOSFET、消费、计算机、工业、汽车、电信领域传感器单元信号线上产生的电压瞬变。
