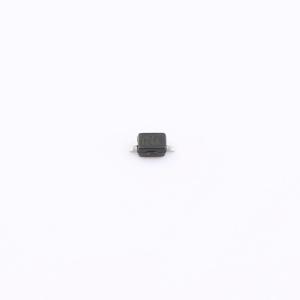

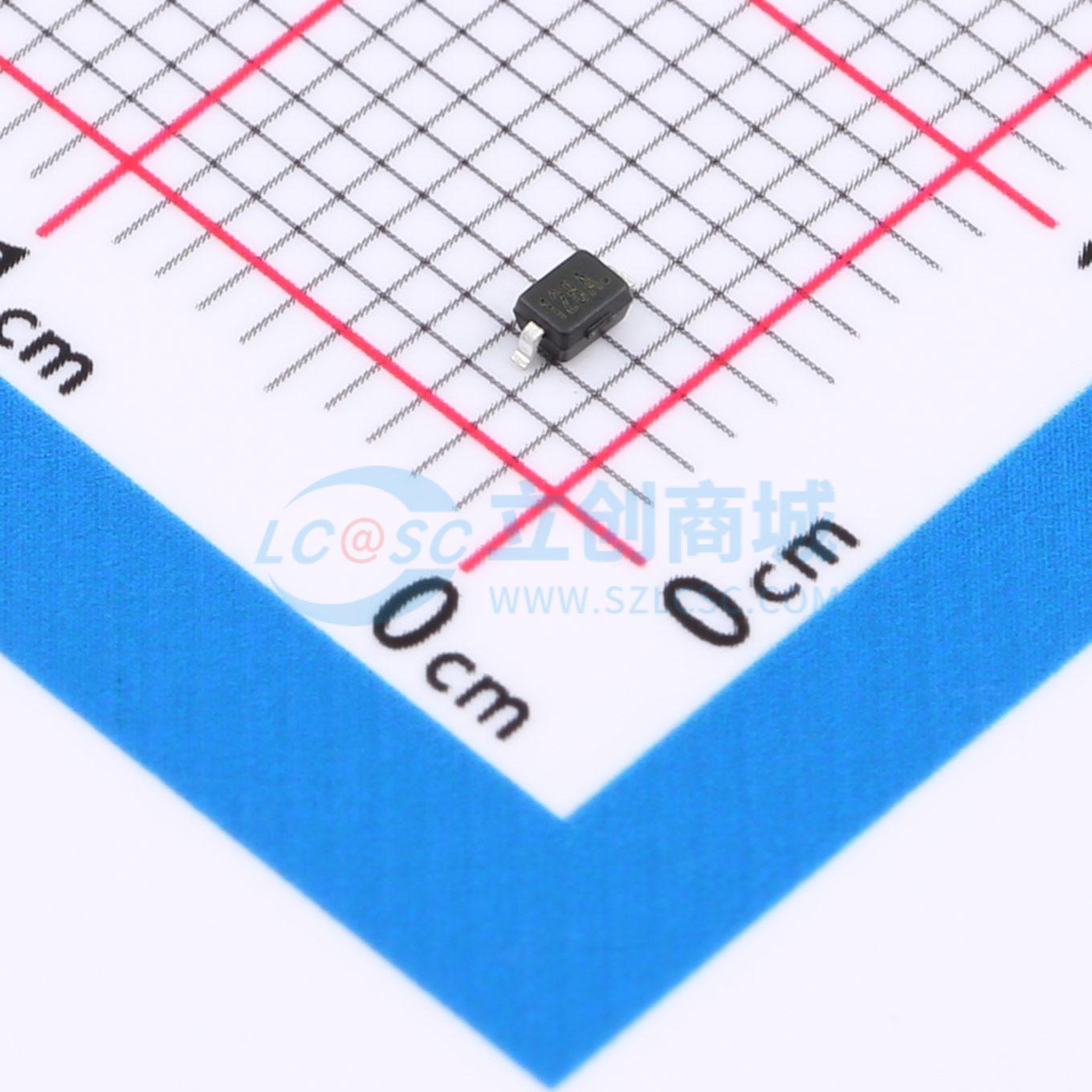

ESD12VD3BA
1-线双向瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：截止电压：±12V。 每条线路根据IEC61000-4-2（ESD）的最大瞬态保护：±30kV（接触放电）。 根据IEC61000-4-5（浪涌）：24A（8/20μs）。 低泄漏电流。 超低钳位电压。 符合RoHS标准。应用：手机及配件。 个人数字助理
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD12VD3BA
- 商品编号
- C20600653
- 商品封装
- SOD-323(SC-90)
- 包装方式
- 编带
- 商品毛重
- 0.0307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 22V；17V；19V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 12.6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 135pF |
商品特性
- 最大截止电压：±12V
- 根据IEC61000 - 4 - 2(ESD)标准，每条线路的瞬态保护：±30kV（接触）；根据IEC61000 - 4 - 5标准（浪涌）：24A（8/20μs）
- 低泄漏电流
- 超低钳位电压
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外设
- 寻呼机外设
- 台式机和服务器
