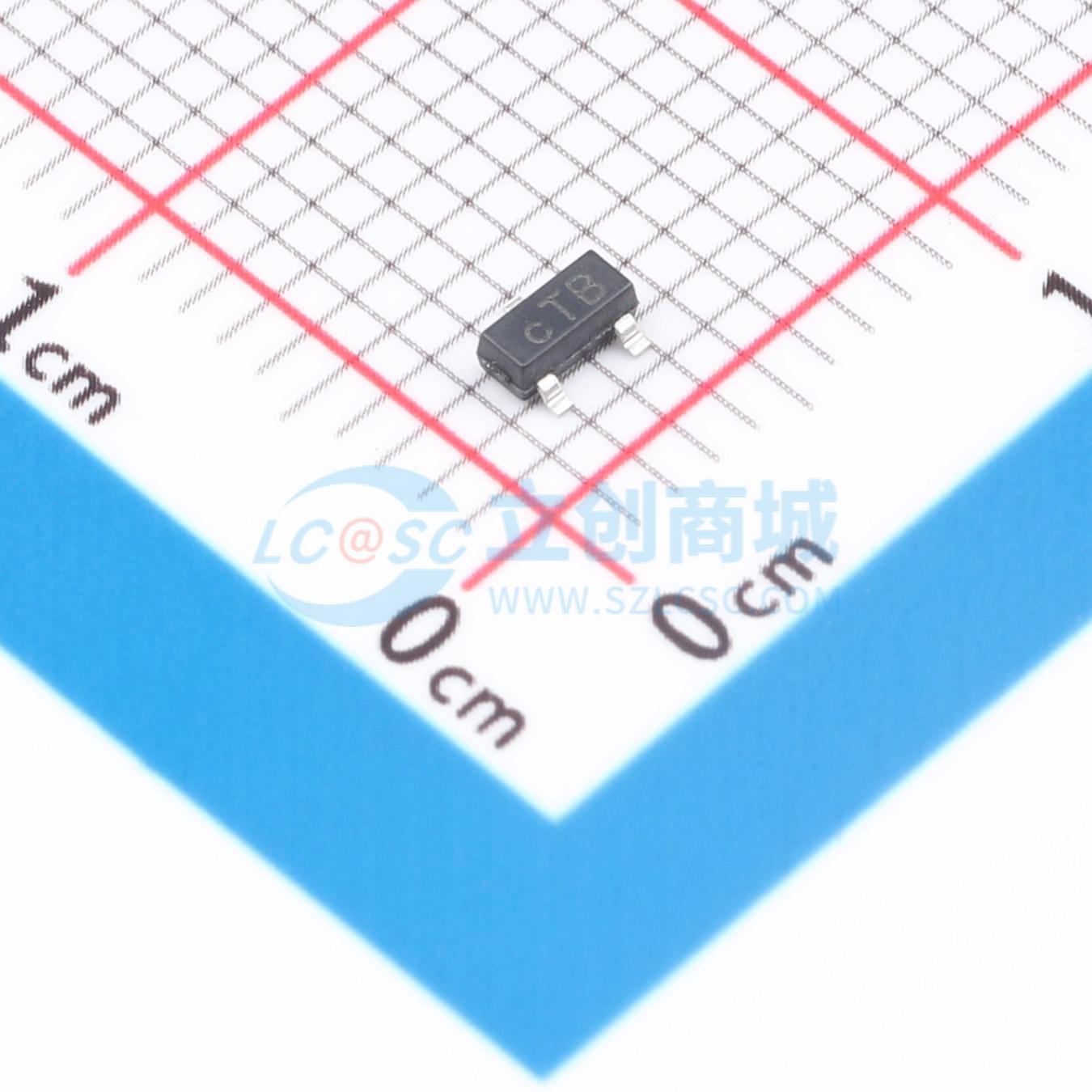

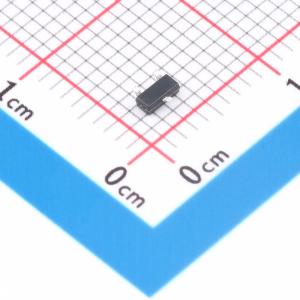

温馨提醒：图片仅供参考，商品以实物为准
ESD12VE
2线单向瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：截止电压：最大12V。 每条线路根据IEC61000-4-2（ESD）进行瞬态保护：接触放电±30kV。 根据IEC61000-4-4（EFT）：80A（5/50ns）。 根据IEC61000-4-5（浪涌）：25A（8/20μs）。 超低电容：典型值CL = 90pF。 低漏电流。 低钳位电压：典型值VCL = 1V，IPP = 16A（TLP）。 固态硅技术
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- ESD12VE
- 商品编号
- C20600658
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 650W@8/20us | |
| 击穿电压(VBR) | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 90pF |
商品特性
- 截止电压：最大12V
- 根据IEC61000 - 4 - 2(ESD)标准，每条线路的瞬态保护：±30kV（接触放电）
- 根据IEC61000 - 4 - 4 (EFT)标准：80A（5/50ns）
- 根据IEC61000 - 4 - 5(surge)标准：25A（8/20μs）
- 超低电容：结电容典型值为90pF
- 低泄漏电流
- 低钳位电压：在脉冲峰值电流为16A（TLP）时，钳位电压典型值为1V
- 固态硅技术
