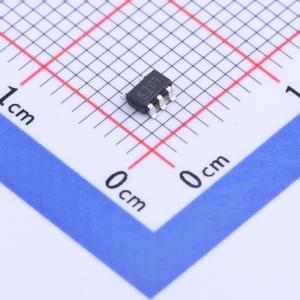

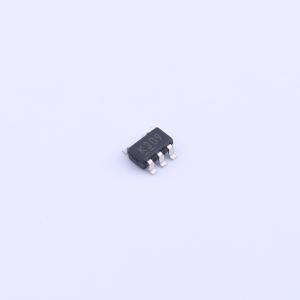

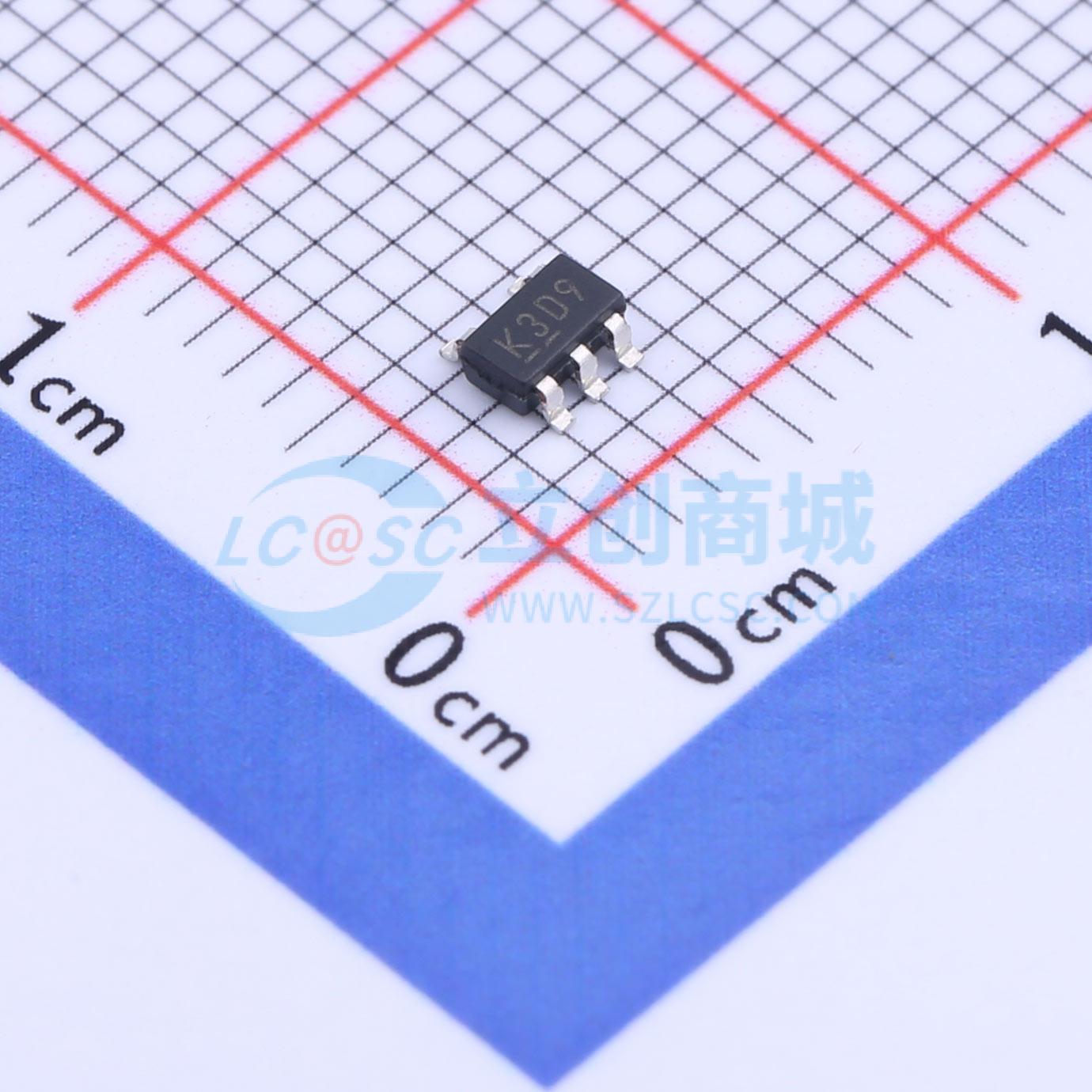

XC6366A333MR

多用途降压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC6366系列是多用途降压DC/DC控制器,具有1A输出电流能力,通过外部连接的晶体管、线圈、二极管和电容器实现。输出电压可在1.5V到6.0V之间以0.1V增量编程设置,精度为±2.5%。开关频率为300kHz,支持PWM/PFM控制模式。
品牌名称: TOREX(特瑞仕)
商品型号: XC6366A333MR
商品编号: C216655
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

XC6365/XC6366系列是多功能降压型DC/DC控制器，通过使用外部连接的晶体管、线圈、二极管和电容器，具备1A的输出电流能力。输出电压可在1.5V至6.0V（VOUT）之间以0.1V为增量进行编程（精度±2.5%）。此外，内部提供1.0V标准电压源，配合外部连接的元件，可自由设置输出电压（FB）。开关频率为300kHz，可减小外部元件的尺寸。 XC6366在轻载时控制模式可从PWM切换到PFM（PWM/PFM可切换），该系列从轻载到高输出电流都具有高效率。 XC6365/XC6366A、B系列的软启动时间内部设定为10ms，XC6365/66C、D系列通过外部连接电阻和电容来调节软启动时间。待机时（CE引脚为“低”），电流消耗可降低至小于0.5μA。

商品特性

输入电压范围：2.2V ~ 10V（VOUT类型）
输出电压范围：1.5V ~ 6.0V（以0.1V为增量）（±2.5%）
振荡频率：300kHz（±15%），定制产品频率为180、500kHz
输出电流：大于1.0A（VIN = 5.0V，VOUT = 3.0V）
高效率：92%（典型值）
待机能力：ISTB = 0.5μA（最大值）
选项：外部设置软启动、内部设置输出电压（VOUT）、外部设置输出电压（FB）、PWM/PFM控制（XC6366）
最大占空比：100%
封装：SOT - 25、USP - 6C
环保：符合欧盟RoHS标准，无铅

应用领域

电子书阅读器/电子词典
智能手机/移动电话
笔记本电脑/平板电脑
数字音频设备
多功能电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.2V~10V
	输出电压	3.218V~3.383V
	输出电流	1A
	开关频率	300kHz

	属性	参数值
	工作温度	-30℃~+80℃
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	外置
