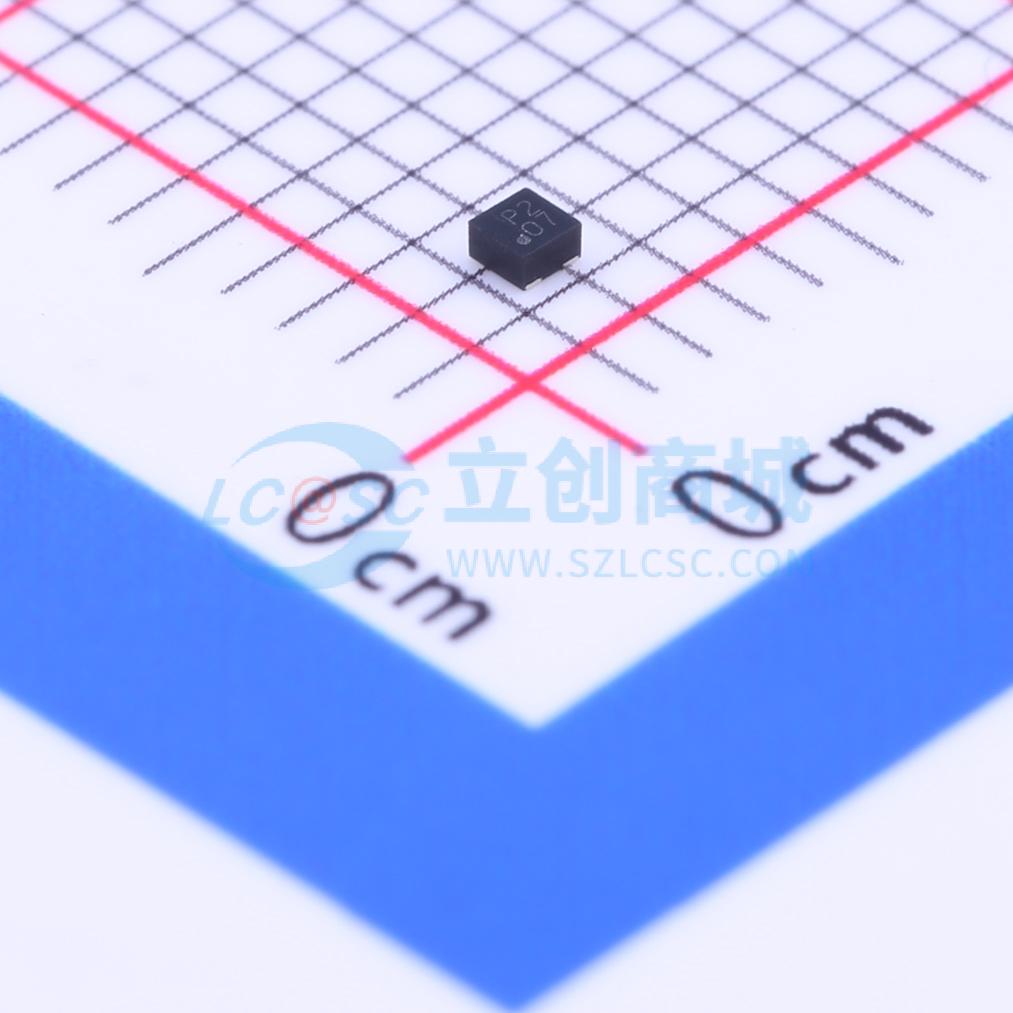

XC6504A1219R-G

XC6504系列是一款高精度CMOS电压调节器，可实现0.6 μA的极低电源电流运行。即使输出电流为1 μA（轻载时），XC6504也能提供高精度输出，非常适合输出电流较小的应用。超小型封装USPN - 4B02（0.75×0.95 mm）的使用以及无需电容即可稳定运行的优势，可显著节省电路板空间。该IC由参考电压源、误差放大器、驱动晶体管、过流保护电路和相位补偿电路组成。 该器件与低ESR陶瓷输出电容CL兼容。此外，由于出色的内部相位补偿，即使没有CL输出电容，该器件也能提供稳定的输出。 输出电压通过激光微调技术在内部固定，可在1.1 V至5.0 V范围内以0.1 V为增量进行选择。CE功能可通过向CE引脚输入低电平信号使器件进入待机模式，从而将电流消耗降低至小于0.1 μA。在待机模式下，如果使用了CL输出电容，存储在CL中的电荷可通过内部开关放电，因此，VOUT引脚可迅速恢复到VSS电平。

• 电源电流：0.6 μA
• 输入电压范围：1.4 V ~ 6.0 V
• 输出电压范围：1.1 V ~ 5.0 V（以0.1 V为增量）
• 输出精度：当VOUT < 2.0 V时为±0.02 V；当VOUT ≥ 2.0 V时为±1%
• 温度稳定性：±50 ppm/℃
• 最大输出电流：150 mA
• 低导通电阻：当VOUT = 3.0 V时为3.3 Ω
• 待机电流：0.01 μA
• 保护电流：限流、短路保护
• CE功能：CL自动放电开/关逻辑 = 高电平使能
• 输出电容：低ESR陶瓷电容（可无需CL电容）
• 工作环境温度：-40 °C ~ +85 °C
• 封装：USPN - 4B02、SSOT - 24、SOT - 25、USPQ - 4B04
• 环保：符合欧盟RoHS标准，无铅

• 移动设备/终端
• 无线局域网
• 模块（无线、摄像头等）
