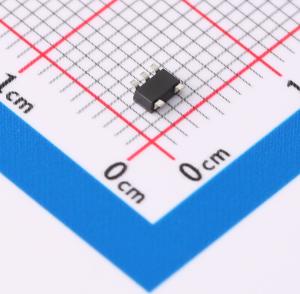

温馨提醒：图片仅供参考，商品以实物为准

XC9221C093MR-G

16V输入电压降压型DC/DC控制器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16V输入电压，降压DC/DC控制器
品牌名称: TOREX(特瑞仕)
商品型号: XC9221C093MR-G
商品编号: C216673
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.064克(g)

商品参数

商品概述

XC9220/XC9221系列是一组多功能降压型DC/DC控制器IC。这些IC仅需外接一个晶体管、一个线圈、一个二极管和两个电容，即可配置出输出电流高达3A的高效、稳定电源。输出电容可使用陶瓷电容等低ESR电容。 XC9220/XC9221系列具有0.9V（±1.5%）的参考电压，通过外接电阻可自由设置输出电压。内部开关频率有300kHz、500kHz和1.0MHz，也可使用小型外部元件。XC9220系列采用PWM控制，XC9221系列采用PWM/PFM模式，在轻载时可自动从PWM切换到PFM，能在较宽的负载条件下实现高效率。关于软启动时间，XC9220/XC9221A和C系列内部设置为4ms，XC9220/XC9221B和D系列可外部设置。内置UVLO（欠压锁定）功能，当输入电压降至2.3V或更低时，外部P沟道驱动晶体管将被强制关断。

商品特性

工作电压范围：2.8V ~ 16.0V
输出电压外部设置范围：1.2V及以上（Vref = 0.9V ±1.5%）
输出电流：小于3.0A
振荡频率：300kHz、500kHz和1.0MHz
控制方式：PWM控制（XC9220），PWM/PFM自动切换（XC9221）
软启动功能：4ms，内部设置（XC9220/XC9221A，500kHz），外部设置（XC9220/XC9221B）
保护电路：集成保护（1.0ms）（XC9220/XC9221 A和B系列），短路保护
兼容低ESR电容：陶瓷电容
工作环境温度：-40℃ ~ +85℃
封装：SOT-25、USP-6C
环保特性：符合欧盟RoHS标准，无铅

应用领域

机顶盒
数字电视
DVD / HDD录像机
智能手机 / 移动电话
笔记本电脑 / 平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

8.1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~16V
	输出电流	3A
	开关频率	300kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	外置
	输出类型	可调
