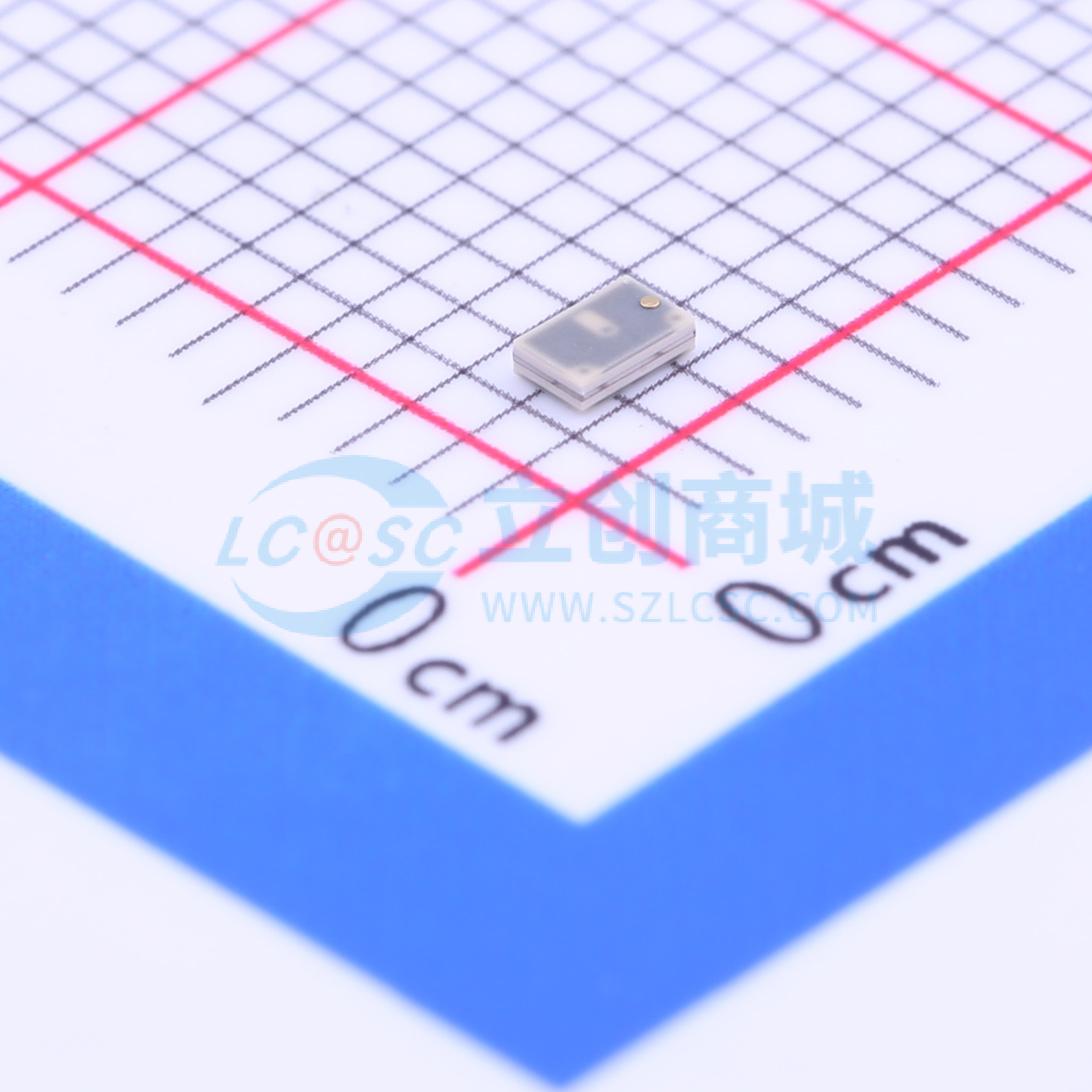

温馨提醒：图片仅供参考，商品以实物为准
PD0810J5050S2HF
超低轮廓0805射频功分器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PD0810J5050S2HF 是一种低轮廓、微型 Wilkinson 功分器，采用易于使用的表面贴装封装。它适用于高产量制造，性能优于传统的印刷和集中元件解决方案。PD0810J5050S2HF 匹配到 50Ω，高度为 0.5 mm，非常适合在 GSM、WCDMA、家庭无绳电话和 RFID 市场中的高集成度应用。该器件不包括阻性元件，因此需要外部电阻才能正常工作。
- 品牌名称
- Anaren(安伦)
- 商品型号
- PD0810J5050S2HF
- 商品编号
- C191781
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 800MHz~1GHz | |
| 插入损耗 | 0.6dB | |
| 工作温度 | -55℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 21dB | |
| 振幅不平衡 | 0.3dB | |
| 相位不平衡 | 1deg | |
| 长度 | 2mm | |
| 宽度 | 1.25mm | |
| 高度 | 0.5mm |
商品概述
PD0810J5050S2HF是一款薄型、超小型威尔金森功率分配器，采用易于使用的表面贴装封装。PD0810J5050S2HF非常适合大规模生产，与传统的印刷和集总元件解决方案相比，性能更优。PD0810J5050S2HF的阻抗匹配为50 Ω，高度仅0.5 mm，非常适合以下市场的高度集成应用：GSM、WCDMA、家用无绳电话和RFID。PD0810J5050S2HF不包含电阻元件，因此需要外接电阻才能工作。PD0810J5050S2HF采用卷带包装，便于大规模生产时的取放操作。
应用领域
- GSM
- WCDMA
- 家用无绳电话
- RFID
