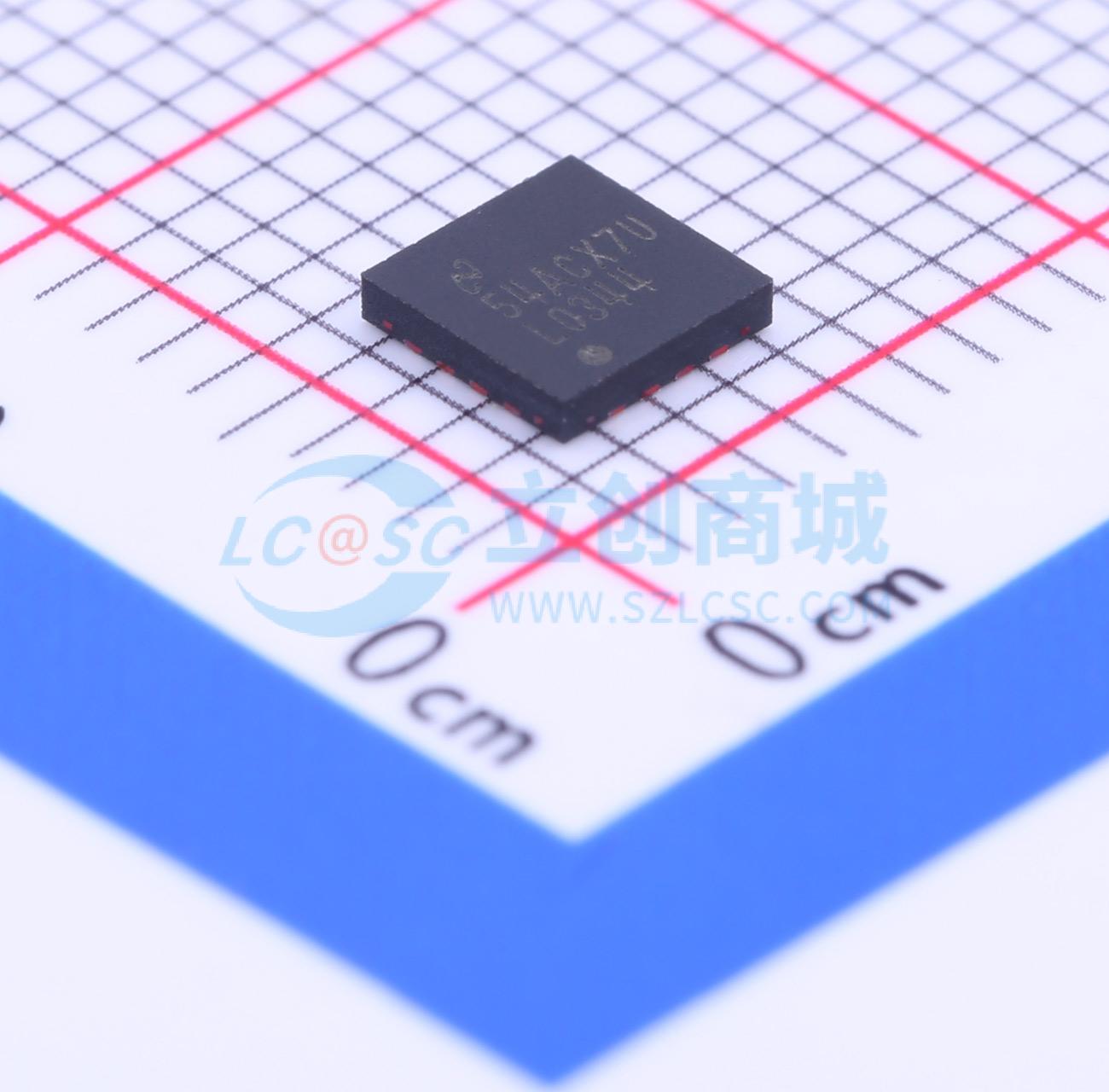

温馨提醒：图片仅供参考，商品以实物为准
LMH0344SQ/NOPB
LMH0344 3-Gbps HD-SDI SDI自适应电缆均衡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持ST424, ST292, ST344和ST259串行数字接口。数据速率范围为125 Mbps至2.97 Gbps。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0344SQ/NOPB
- 商品编号
- C191792
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 2.97Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.135V~3.465V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMH0344 3-Gbps 高清 – 标清 SDI 自适应电缆均衡器旨在均衡通过电缆（或任何具有相似色散损耗特性的介质）传输的数据。该均衡器可在 125 Mbps 至 2.97 Gbps 的宽数据速率范围内工作，并支持 ST 424、ST 292、ST 344 和 ST 259。
LMH0344 设备实现了 DC 恢复，以正确处理病态数据条件。该均衡器可以以单端或差分配置驱动。
其他功能包括独立的载波检测和输出静音引脚，这些引脚可以绑定在一起，以便在没有信号存在时静音输出。提供可编程静音参考，以便在选定的信号退化水平下静音输出。
对于使用 4:4:4:4 10 位视频格式的应用，LMH0394 电缆均衡器将提供更好的性能。
该器件有节省空间的两种封装：4 毫米 x 4 毫米 16 引脚 WQFN 和更节省空间的 3 毫米 x 3 毫米 25 球 CS-BGA 封装。
