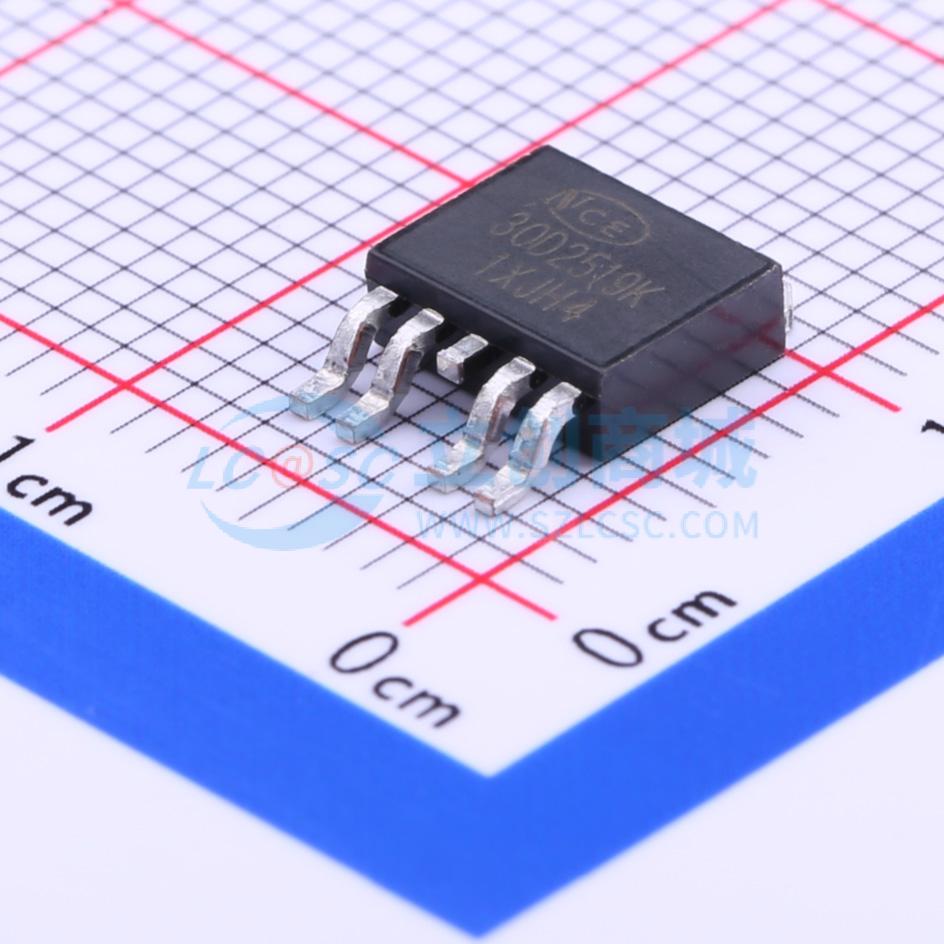

NCE30D2519K实物图

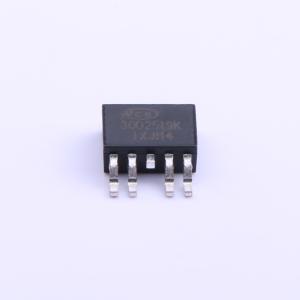

  • NCE30D2519K商品缩略图
  • NCE30D2519K商品缩略图
  • NCE30D2519K商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCE30D2519K

1个N沟道+1个P沟道 耐压:30V 电流:25A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCE30D2519K采用先进的沟槽技术和设计,可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品型号
NCE30D2519K
商品编号
C216790
商品封装
TO-252-4​
包装方式
编带
商品毛重
0.356克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)25A
导通电阻(RDS(on))18mΩ@4.5V
耗散功率(Pd)21W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)16.2nC@10V
输入电容(Ciss)920pF
反向传输电容(Crss)90pF
工作温度-55℃~+175℃
类型N沟道+P沟道
输出电容(Coss)150pF

商品概述

NCE30D2519K采用先进的沟槽技术和设计,在低栅极电荷的情况下具有出色的导通电阻RDS(ON),可用于多种应用。

商品特性

  • N沟道
    • VDS = 30V,ID = 25A
    • 当VGS = 10V时,RDS(ON) < 12 mΩ
    • 当VGS = 4.5V时,RDS(ON) < 18 mΩ
  • P沟道
    • VDS = -30V,ID = -19A
    • 当VGS = -10V时,RDS(ON) < 35 mΩ
    • 当VGS = -4.5V时,RDS(ON) < 65 mΩ
  • 高密度单元设计,实现超低导通电阻
  • 雪崩电压和电流特性完全表征
  • 高单脉冲雪崩能量下稳定性和一致性良好
  • 散热性能良好的优秀封装
  • 具备高静电放电能力的特殊工艺技术

应用领域

  • H桥
  • 逆变器
