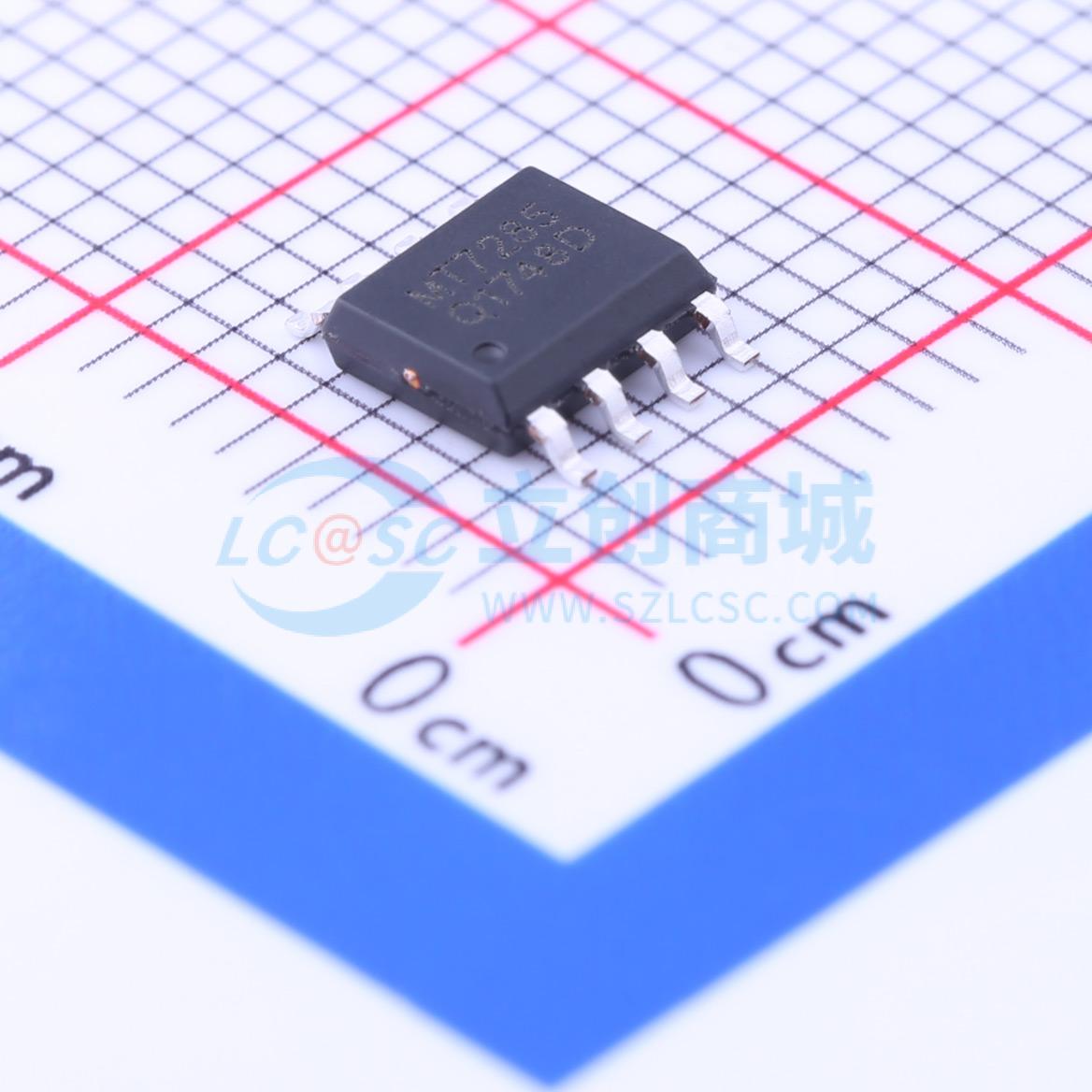

MT7285
升压，降压，升降压高频PWM调光LED恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MT7285是一款4.2V~40V宽输入电压范围，白光LED恒流驱动芯片，可设置为降压，升压和升降压型拓扑结构。可在AC12V/DC12V的输入电压下达到20W的驱动能力。 MT7285采用固定工作频率，电流模式来调节LED电流，系统瞬态响应快，环路稳定，设计简单。
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT7285
- 商品编号
- C216701
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.2V~40V | |
| 开关频率 | 450kHz | |
| 通道数 | 1 | |
| 输出电压 | 4.2V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压；降压-升压；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
MT7285是一款4.2V~40V宽输入电压范围，白光LED恒流驱动芯片，可设置为降压，升压和升降压型拓扑结构。可在AC12V/DC12V的输入电压下达到20W的驱动能力。 MT7285采用固定工作频率，电流模式来调节LED电流，系统瞬态响应快，环路稳定，设计简单。 MT7285采用高位电流检测技术，可以通过外部电阻设置LED的平均工作电流。205mV的低基准电压有效地降低了功率损耗，提高了效率。450kHz固定工作频率最大限度的减少了外部电感，输入与输出电容。 MT7285通过单个控制引脚支持PWM调光和模拟调光。 芯片内部包括过压保护（OVP）、过流保护（OCP）和过温保护（OTP）等保护机制，以确保系统安全可靠地工作。
商品特性
- 输入电压范围：4.2V~40V
- 高达95%的效率
- 逐周期过流保护
- 外置MOS管驱动支持升压，升降压，降压的拓扑结构
- LED过温保护
- 稳定的低等效串联电阻(ESR)陶瓷电容即可保证系统稳定
- 过温保护和过压保护
- 过压保护外部可调节
- 固定450kHz工作频率
- 抖频技术降低电磁干扰EMI
- 低反馈电压：205mV
- 可调节的软启动
- 支持模拟调光和高达10kHz的PWM调光
- ESOP8封装
应用领域
- 车用日行灯和船舶照明
- 高功率LED照明驱动
- LED手电筒
- 低压LED照明（景观照明、台灯及室内照明、MR16射灯）
- LED背光照明
