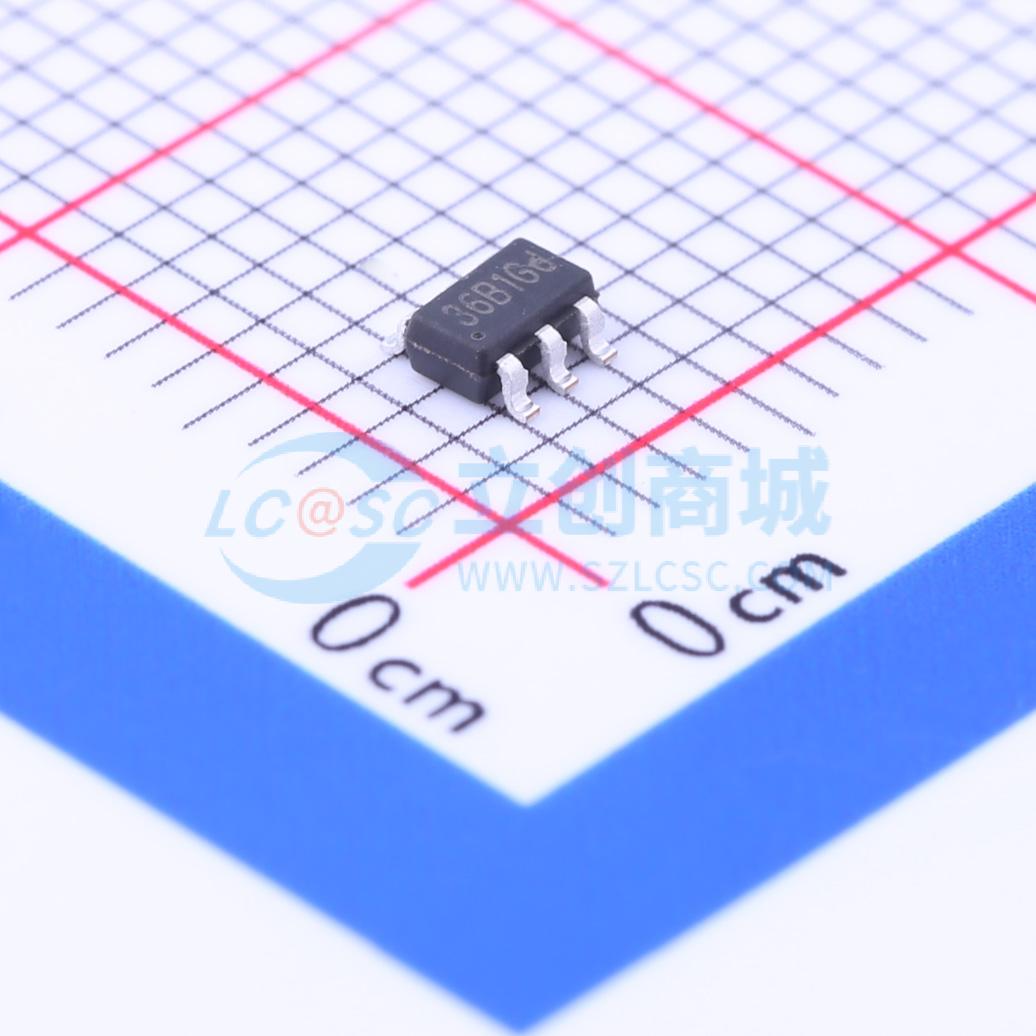

MT7636

LED纹波电流抑制控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT7636是一款自适应的抑制LED纹波电流的控制芯片。将其与LED串联，可以将前面单级高PF驱动级输出的100Hz/120Hz纹波电流进行抑制，保证LED上的纹波电流最小，同时自适应的电流调整保证系统在去纹波的同时功耗达到最低。MT7636配合外置MOS管，用于驱动单串LED灯珠。
品牌名称: MAXIC(美芯晟)
商品型号: MT7636
商品编号: C216702
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

MT7636是一款自适应的抑制LED纹波电流的控制芯片。将其与LED串联，可以将前面单级高PF驱动级输出的100Hz/120Hz纹波电流进行抑制，保证LED上的纹波电流最小，同时自适应的电流调整保证系统在去纹波的同时功耗达到最低。MT7636配合外置MOS管，用于驱动单串LED灯珠。MT7636将输入端VDD电压钳位在15V左右，并且芯片内部最大钳位电流为15mA。如果供电电压过高（超过15V），导致钳位电流太大，则需要在VDD脚串联电阻。MT7636可以通过调整CS脚的采样电阻阻值来灵活调整LED峰值电流，从而避免短路或者热插拔时对于MOS管及LED灯珠的损害。MT7636内置温度补偿功能，高温时自动调整电流的纹波，从而降低MOS管的功耗，保证系统可靠性。

商品特性

自适应消除前端100Hz/120Hz纹波电流
VDD内置15V钳位电路，外围简单，方便可靠
高温自动调整电流纹波，降低MOS管功耗
内置过温保护，过流保护
LED短路保护
SOT23-6封装

应用领域

LED日光灯
LED面板灯
LED球泡灯
LED装饰灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	通道数	1
	输出电流	15mA

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
