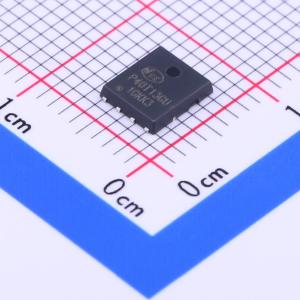

温馨提醒：图片仅供参考，商品以实物为准
NCEP40T13GU
1个N沟道 耐压:40V 电流:130A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道,40V,130A,2.3mΩ@10V
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP40T13GU
- 商品编号
- C191993
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 2.3mΩ@10V | |
| 耗散功率(Pd) | 80W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 70nC@10V | |
| 输入电容(Ciss) | 3.99nF | |
| 反向传输电容(Crss) | 68pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 750pF |
商品概述
NCEP40T13GU采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的RDS(ON)和 QG 组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 40V,ID = 130A
- RDS(ON) = 1.8mΩ(典型值),VGS=10V
- RDS(ON) = 2.8mΩ(典型值),VGS = 4.5V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数)
- 极低的导通电阻RDS(ON)
- 工作温度150 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关(UIS)测试
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
