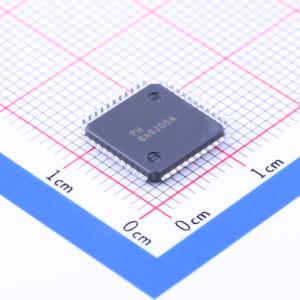

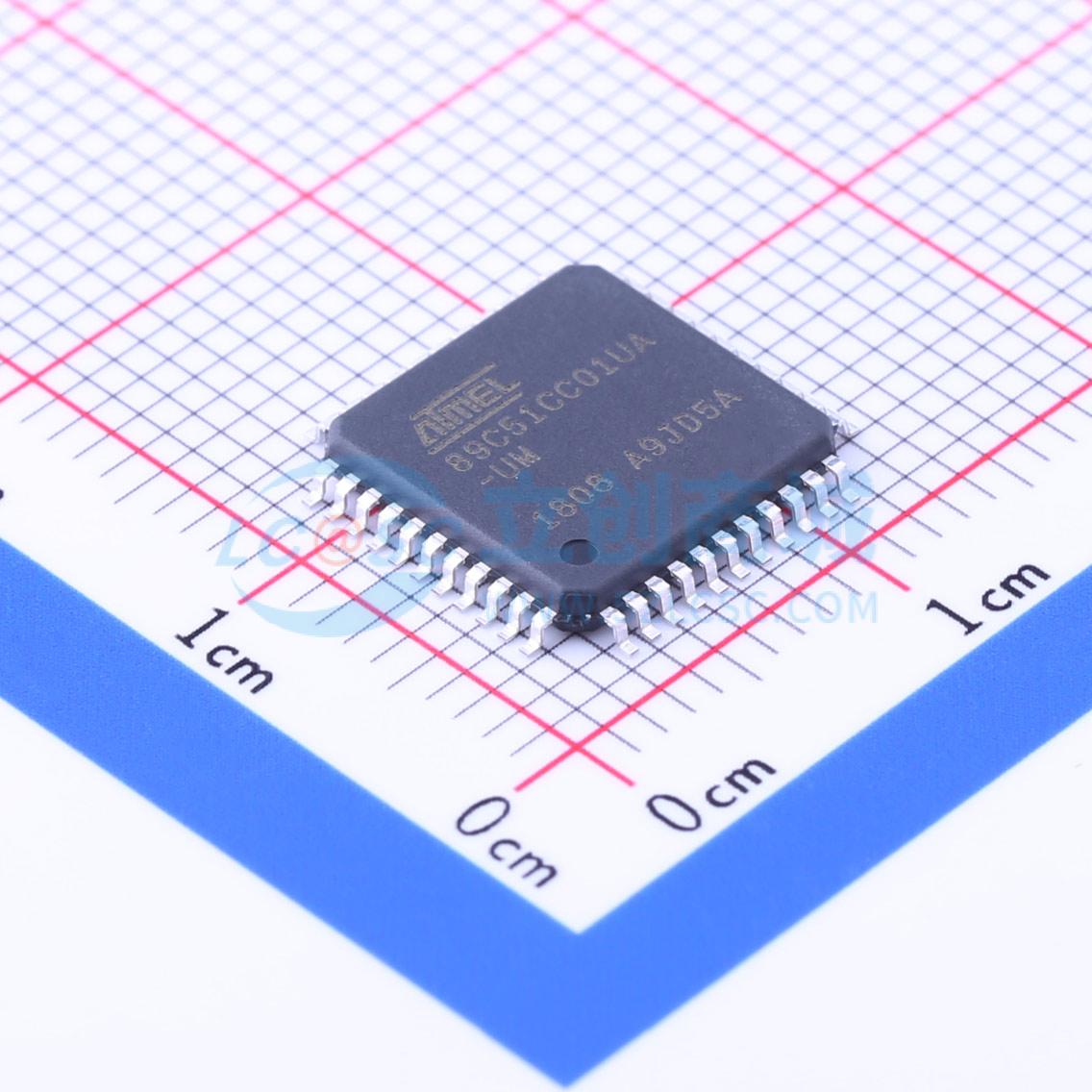

AT89C51CC01UA-RLTUM

T89C51CC01是专用于CAN网络应用的8位微控制器CANaryTM系列中的首个成员。在X2模式下，最大外部时钟频率为20 MHz，达到300纳秒的周期时间。除了完整的CAN控制器外，T89C51CC01还提供了32KB的闪存（包括在线系统编程ISP），2KB引导闪存，2KB EEPROM和1.2KB RAM。特别注意减少了T89C51CC01的电磁发射。

• 80C51 核心架构
• 256 字节片上RAM
• 1K 字节片上XRAM
• 32K 字节片上闪存 – 数据保持：85°C下10年，擦写周期：100K
• 带有独立锁定位的引导代码段
• 2K 字节用于引导加载程序的片上闪存
• 通过片上引导程序（CAN、UART）进行在系统编程（ISP）和IAP功能
• 2K 字节片上EEPROM，擦写周期：100K
• 14源4级中断
• 三个16位定时器/计数器
• 全双工UART兼容80C51
• 最大晶振频率40 MHz，在X2模式下20 MHz（CPU核心，20 MHz）
• 五端口：±32+2数字I/O线
• 五通道16位PCA，具有：
  • PWM（8位）
  • 高速输出
  • 定时器和边沿捕获
• 双数据指针
• 21位看门狗定时器（7个可编程位）
• 10位分辨率模数转换器（ADC），带8路复用输入
• 完整的CAN控制器：
  • 完全符合CAN Rev2.0A和2.0B
  • 优化的通信管理结构（通过SFR）
  • 15个独立的消息对象：每个消息对象可在发送或接收时编程
  • 个别标签和掩码过滤器，最高支持29位标识符/通道
  • 8字节循环数据寄存器（FIFO）/消息对象
  • 16位状态和控制寄存器/消息对象
  • 16位时间戳寄存器/消息对象
  • 每个消息对象可编程为符合CAN规范2.0部分A或2.0部分B
  • 通过SFR访问消息对象控制和数据寄存器
  • 可编程接收缓冲区长度，最多可达15个消息对象
  • 同时命中多个消息对象时的基本CAN特性优先级管理
  • 发送消息对象溢出中断的优先级管理
  • 支持：时间触发通信
  • 自动波特率和监听模式
  • 可编程自动回复模式
  • 在X2模式下，最大传输速率1 Mbit/s（1）8 MHz晶振频率
  • 可读错误计数器
  • 可编程连接到片上定时器以进行时间戳和网络同步
  • 独立波特率预分频器
  • 数据帧、远程帧、错误帧和过载帧处理
• 片上仿真逻辑（增强型钩子系统）
• 节能模式：
  • 空闲模式
  • 掉电模式
• 电源：3V至5.5V
• 温度范围：工业级（-40°C至+85°C）
• 封装：VQFP44, PLCC44
