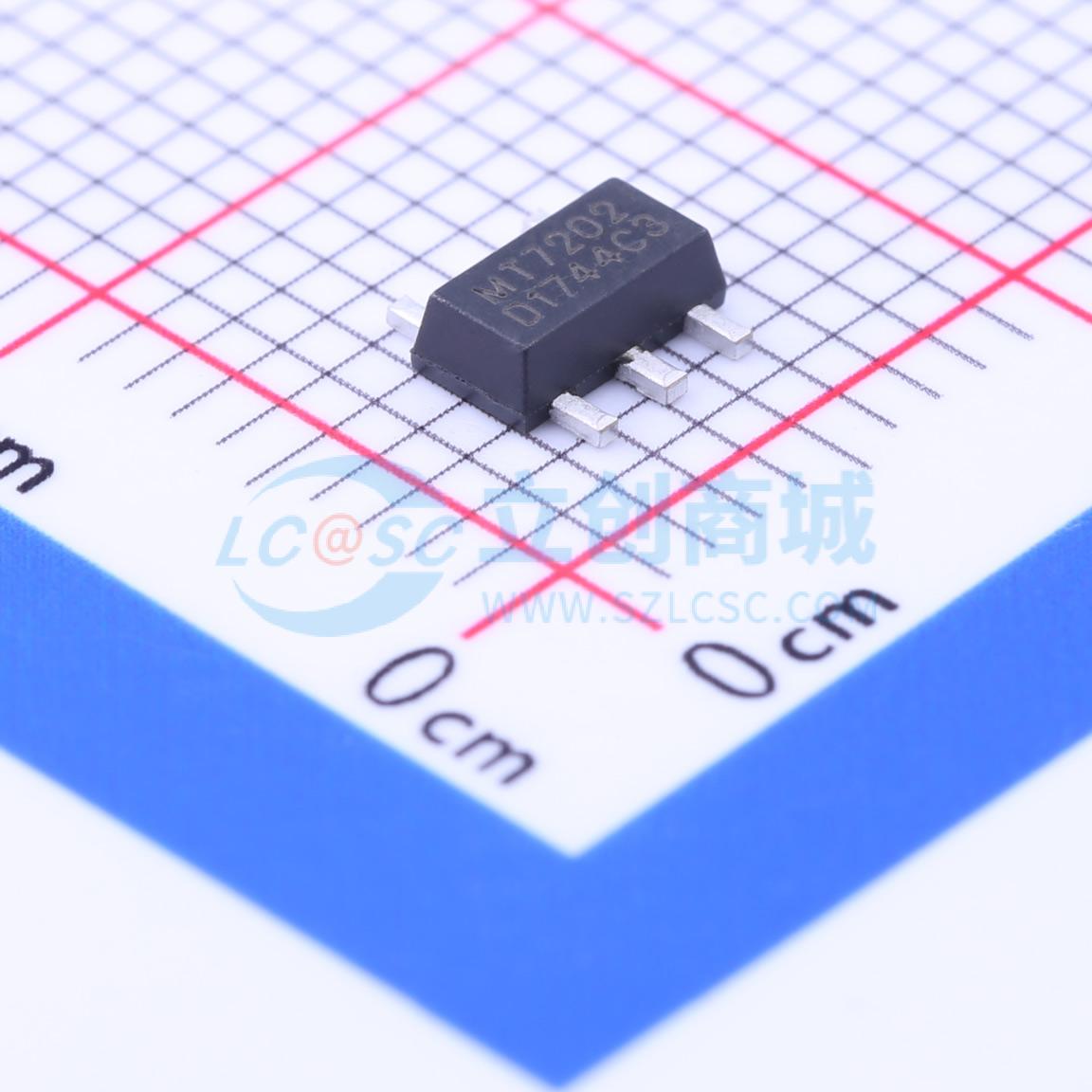

MT7202

1.5A内置功率管LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MT7202是一款连续电流模式的降压恒流驱动芯片。在输入电压高于LED电压时，可以有效地用于驱动一颗或多颗串联LED。MT7202输入电压范围从6V到50V，输出电流可调，最高可达1.5A。
品牌名称: MAXIC(美芯晟)
商品型号: MT7202
商品编号: C216699
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

MT7202是一款连续电流模式的降压恒流驱动芯片。在输入电压高于LED电压时，可以有效地用于驱动一颗或多颗串联LED。MT7202输入电压范围从6V到50V，输出电流可调，最高可达1.5A。 MT7202内置功率开关和一个高端电流检测电路，使用外部电阻设置LED平均电流，并通过ADJ引脚接收模拟调光和PWM调光。芯片内含有PWM滤波电路，PWM滤波电路通过控制电流的上升沿从而实现软启动的功能。软启动的时间可以通过在ADJ脚与地之间增加一个外部电容来延长。当ADJ的电压低于0.2V时，功率开关截止，MT7202进入极低工作电流的待机状态。

商品特性

极少的外部元器件
高达1.5A的恒电流输出
单一管脚实现开/关、模拟调光和PWM调光
专利线补技术，可实现良好线性调整率
独特的抖频技术减少EMI
效率高达97%
很宽的输入电压范围：从6V到50V
最大1MHz开关频率
LED开路保护
输出电流精度±3%
SOT89-5封装

应用领域

低压LED射灯代替卤素灯
车载LED灯
低压工业用灯
LED备用灯
LED信号灯
LED舞台灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~50V
	开关频率	1kHz~1.1MHz
	通道数	1
	输出电流	1.5A
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
	恒流精度	3%
