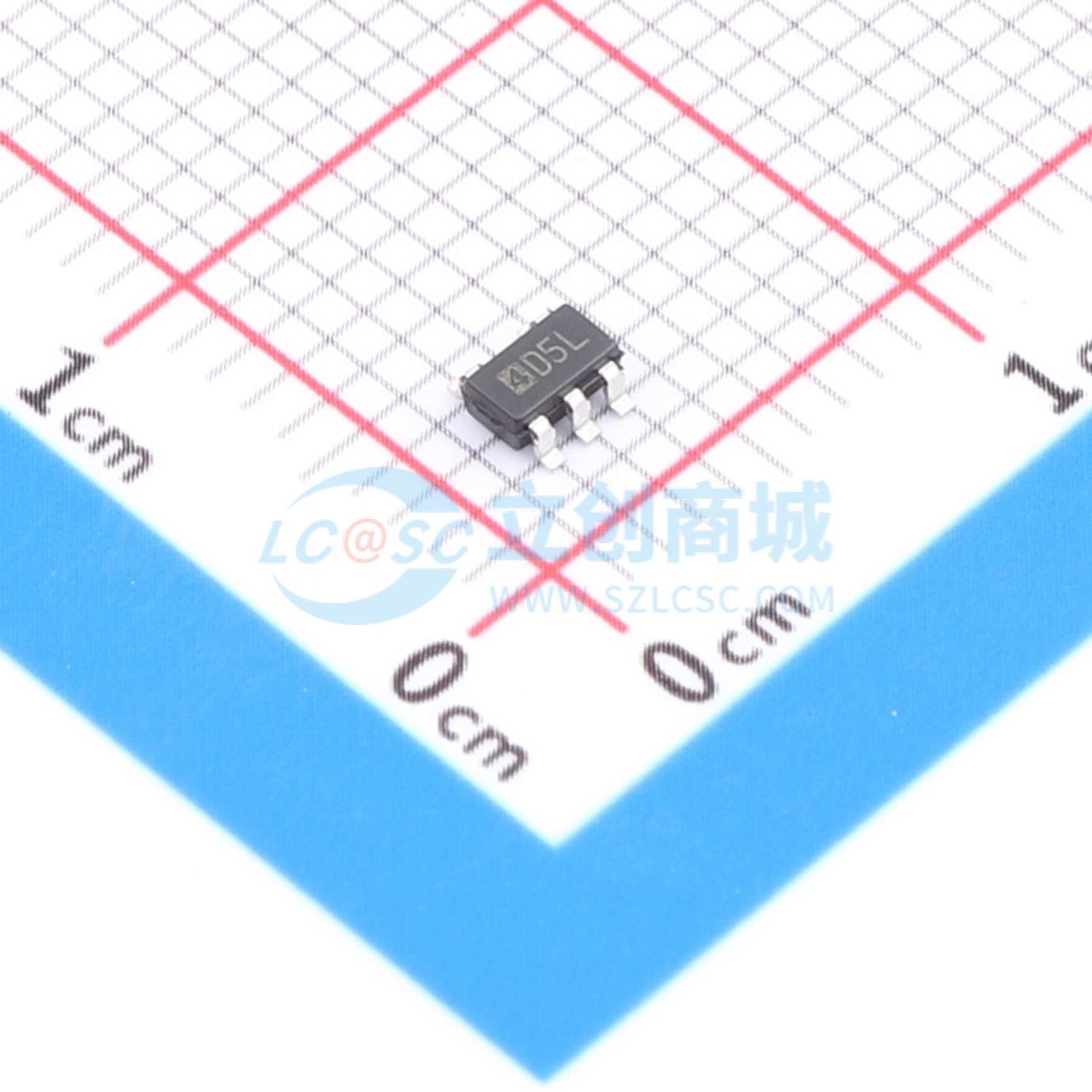

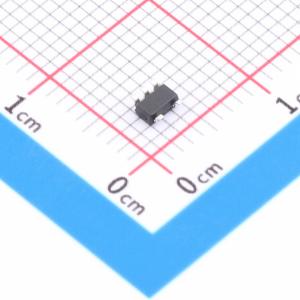

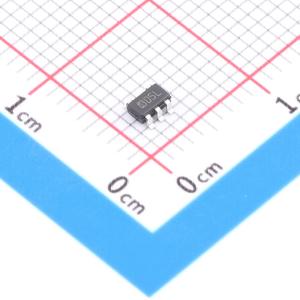

温馨提醒：图片仅供参考，商品以实物为准

XC9104D095MR-G

兼容陶瓷电容的升压型DC/DC控制器

描述: 兼容陶瓷电容升压DC/DC控制器
品牌名称: TOREX(特瑞仕)
商品型号: XC9104D095MR-G
商品编号: C216668
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

XC9103/XC9104/XC9105系列是PWM、PWM/PFM自动切换/手动切换控制的通用升压型DC/DC转换器控制器。无论使用何种负载电容，输出都将保持稳定。但如果使用低ESR电容，则需要约0.1Ω的RSENSE电阻，并实现相位补偿。这允许使用陶瓷电容，从而获得更低的输出纹波和更小的PCB设计。也可以使用钽电容和电解电容，在这种情况下，不需要RSENSE电阻。通过0.9V内部电压基准和外部连接的两个电阻，输出电压可在1.5V至30V范围内自由设置。该系列提供300kHz和180kHz两种频率，可减小外部元件的尺寸。也可定制100kHz和500kHz频率。 XC9103提供PWM工作模式。XC9104提供PWM/PFM自动切换工作模式。在轻载时，PWM工作模式会自动切换到PFM工作模式，从而在较宽的负载电流范围内保持高效率。XC9105同时提供PWM和PWM/PFM自动切换工作模式，可通过外部信号进行选择。

商品特性

输入电压范围：0.9V ~ 10V
电源电压范围：1.8V ~ 10V
输出电压范围：1.5V ~ 30V，通过0.9V（±2.0%）参考电压和两个电阻自由设置
振荡频率：100kHz、180kHz、300kHz、500kHz（±15%）
输出电流：大于400mA（VIN = 1.8V，VOUT = 3.3V）
控制方式：PWM（XC9103）、PWM/PFM自动切换（XC9104）、PWM/PFM手动切换（XC9105）
高效率：85%（典型值）
待机电流：ISTB = 1.0μA（最大值）
负载电容：兼容低ESR电容
封装形式：SOT - 25、USP - 6B
环保特性：符合欧盟RoHS标准，无铅

应用领域

电子书阅读器/电子词典
智能手机/移动电话
笔记本电脑/平板电脑
数字音频设备
多功能电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	升压型
	输出通道数	1
	工作电压(Vin)	900mV~10V
	输出电压精度	±2%
	输出电压(Vout)	1.5V~30V

	属性	参数值
	输出电流(最大值)	400mA
	转换效率	85%
	静态电流(Iq)	1uA
	开关频率	500kHz
	特性	过热保护
	工作温度	-40℃~+85℃
