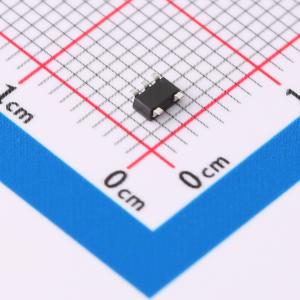

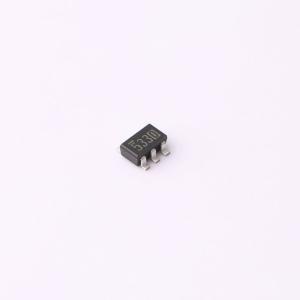

温馨提醒：图片仅供参考，商品以实物为准

XC9111C331MR

PFM控制的升压型DC/DC转换器/控制器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC9110/9111系列是一组采用PFM控制的升压型DC/DC转换器/控制器IC，通过PFM控制与CMOS结构相结合来产生低电源电压。该系列非常适合需要延长电池续航时间的应用，如便携式通信设备。XC9110A/C/E和XC9111A/C/E型号内置2.5Ω N沟道驱动晶体管，只需外接一个线圈、一个电容和一个二极管即可实现升压操作。XC9110/9111 B、D和F版本可与外部晶体管配合使用，适用于需要更大电流的应用。输出电压可在内部进行编程设置，范围为1.5V至7.0V，以0.1V为增量（精度：±2.5%）。XC9110/9111系列的最大振荡频率设定为100kHz（轻载时，XC9111系列设定为180kHz）。可选产品包括配备CE引脚（C和D版本）的型号，该引脚可使IC进入关断状态，从而降低电源电流；还有VDD/VOUT引脚分离（E和F版本）的型号，可将电源模块和输出电压检测模块分开。XC9110系列的最大占空比设定为75%（VDD = 3.3V），适合大电流操作。XC9111系列在检测到负载变化时，会自动在56%和75%（VDD = 3.3V）之间切换占空比，以降低输出纹波电压，可同时支持大电流和小电流。外部晶体管类型（B/D/F类型）可用于需要更大电流的应用。
品牌名称: TOREX(特瑞仕)
商品型号: XC9111C331MR
商品编号: C216669
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

XC9110/9111系列是一组采用PFM控制的升压型DC/DC转换器/控制器IC，通过PFM控制与CMOS结构相结合来产生低电源电压。该系列非常适合需要延长电池续航时间的应用，如便携式通信设备。XC9110A/C/E和XC9111A/C/E型号内置2.5Ω N沟道驱动晶体管，只需外接一个线圈、一个电容和一个二极管即可实现升压操作。 XC9110/9111 B、D和F版本可与外部晶体管配合使用，适用于需要更大电流的应用。输出电压可在内部进行编程设置，范围为1.5V至7.0V，以0.1V为增量（精度：±2.5%）。XC9110/9111系列的最大振荡频率设定为100kHz（轻载时，XC9111系列设定为180kHz）。可选产品包括配备CE引脚（C和D版本）的型号，该引脚可使IC进入关断状态，从而降低电源电流；还有VDD/VOUT引脚分离（E和F版本）的型号，可将电源模块和输出电压检测模块分开。XC9110系列的最大占空比设定为75%（VDD = 3.3V），适合大电流操作。XC9111系列在检测到负载变化时，会自动在56%和75%（VDD = 3.3V）之间切换占空比，以降低输出纹波电压，可同时支持大电流和小电流。外部晶体管类型（B/D/F类型）可用于需要更大电流的应用。

商品特性

智能手机/移动电话
笔记本电脑/平板电脑
数码相机/摄像机
移动设备/终端

应用领域

智能手机/移动电话
笔记本电脑/平板电脑
数码相机/摄像机
移动设备/终端

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	700mV~10V
	输出电压	3.3V
	开关频率	100kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	4.7uA
	开关管(内置/外置)	外置
	输出类型	-
