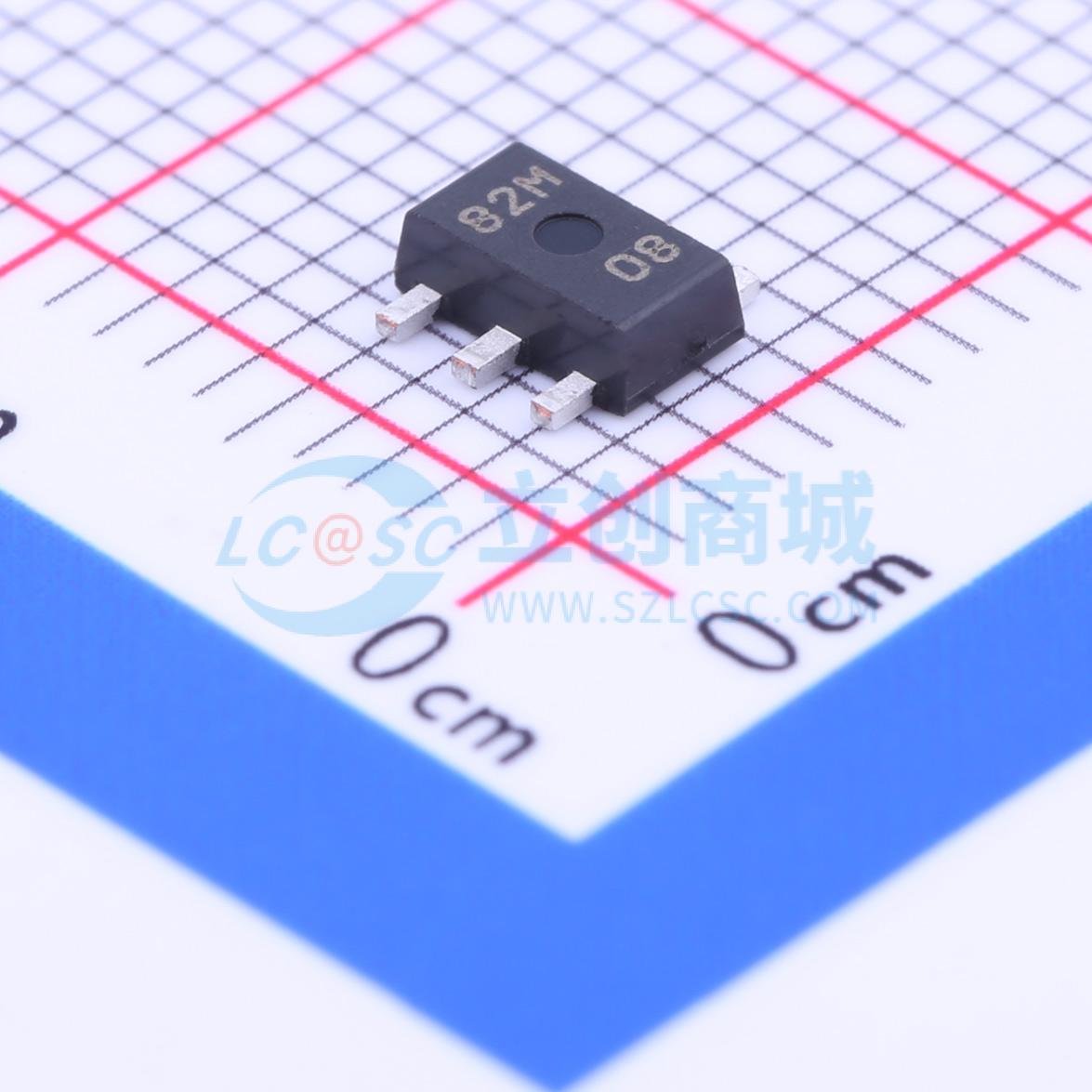

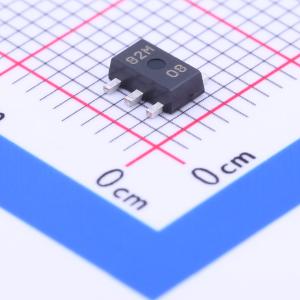

温馨提醒：图片仅供参考，商品以实物为准
XC6701B802PR-G
输出8V 150mA 备有待机功能、工作于28V的高速低消耗电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是采用CMOS工艺制造的正电压调节器IC，工作电压为28V。该系列由电压基准、误差放大器、限流器、热保护电路和相位补偿电路以及驱动晶体管组成。输出电压可在1.8V至18V的范围内以0.1V为增量进行选择，通过激光微调技术固定。输出稳定电容（CL）也与低ESR陶瓷电容兼容。内置过流保护电路和热关断电路。当输出电流达到限流水平或结温达到温度限制水平时，这两个保护电路将启动。CE功能使输出能够关闭，IC进入待机模式，从而大大降低功耗。封装可根据应用从SOT-25、SOT-89、SOT-89-5、USP-6C、SOT-223和TO-252中选择。
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6701B802PR-G
- 商品编号
- C216665
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 28V | |
| 输出电压 | 8V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 50dB@(1kHz) | |
| 压差 | 170mV@(20mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护；带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6701系列是采用CMOS工艺制造的正电压调节器IC，工作电压为28V。该系列由电压基准、误差放大器、电流限制器、热保护电路、相位补偿电路以及驱动晶体管组成。 输出电压可在1.8V至18V范围内以0.1V为增量进行选择，通过激光微调技术进行固定。输出稳定电容（CL）也兼容低ESR陶瓷电容。 内置过流保护电路和热关断电路。当输出电流达到限流水平或结温达到温度限制水平时，这两个保护电路将启动。 CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。可根据应用从SOT - 25、SOT - 89、SOT - 89 - 5、USP - 6C、SOT - 223和TO - 252等封装中进行选择。
商品特性
- 最大输出电流：超过150mA（限制为200mA）
- 压差：300mV（输出电流Iout = 20mA时）
- 输入电压范围：2.0V~28.0V
- 输出电压范围：1.8V~18.0V（以0.1V为增量）
- 高精度：±2%
- 低功耗：50μA（输出电压Vout = 5.0V时）
- 待机电流：小于0.1μA
- 高纹波抑制比：50dB（频率为1kHz时）
- 工作环境温度：-40°C至+85°C（XC6701B/D），-40°C至+105°C（XC6701A）
- 兼容陶瓷电容（内部相位补偿）
- 封装：SOT - 25、SOT - 89、SOT - 89 - 5、USP - 6C、SOT - 223、TO - 252
- 符合欧盟RoHS标准，无铅
应用领域
- 汽车音响、汽车导航系统
- 笔记本电脑/平板电脑
- 移动设备/终端
- 数码相机/摄像机
- 智能手机/移动电话
- 多功能电源
