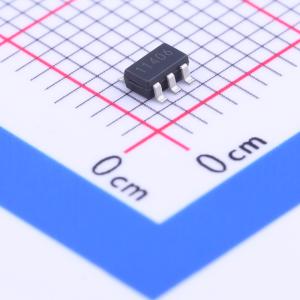

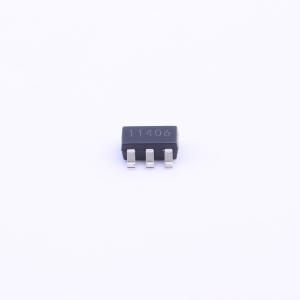

温馨提醒：图片仅供参考，商品以实物为准
XC6415BB17MR-G
输入6V 输出3.3V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小型高速负载响应特性·200mA双路LDO电压稳压器
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6415BB17MR-G
- 商品编号
- C216658
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V；3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 95mV@(100mA) | |
| 静态电流(Iq) | 56uA | |
| 特性 | 带使能 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
商品概述
XC6415系列是一款高精度的CMOS双LDO稳压器。其性能特点包括低输出噪声、高纹波抑制率和低压差。超小型USP - 6C封装内置两个低导通电阻的高速稳压器，可构建极其紧凑的电源电路。每个稳压器的输出电压通过激光微调独立设置，可在0.8至5.0V范围内以0.05V为增量进行选择。EN功能可独立关闭每个稳压器的输出。在此状态下，输出电容（CL）上的电荷将通过内部自动放电开关放电，使VOUT引脚迅速回到VSS电平。输出稳定电容（CL）也适用于低ESR陶瓷电容。由于出色的瞬态响应性能，即使在频繁的负载波动期间，也能保持较高的输出稳定性。由于稳压器1和2完全隔离，可大幅降低负载波动时各通道间产生问题的串扰。
商品特性
- 输出电流：200mA（极限300mA，典型值）
- 压差：95mV（IOUT = 100mA，VOUT = 3.0V时）
- 工作电压范围：1.5V~6.0V
- 输出电压范围：0.8V~5.0V（以0.05V为增量）
- 高精度：VOUT>2.0V时为±1%；VOUT≥1.5V时为±2%；VOUT<2.0V时为±20mV；VOUT＜1.5V时为±30mV
- 低功耗：每通道28μA（典型值）
- 待机电流：小于0.1μA
- 纹波抑制：1kHz时为65dB
- 工作环境温度：-40°C~85°C
- 低ESR电容：1.0μF陶瓷电容
- 封装：USP - 6C、SOT - 26、USPN - 6
- 环保：符合欧盟RoHS标准，无铅
应用领域
- 智能手机/移动电话
- 便携式游戏机
- 数码相机/摄像机
- 数字音频设备
- 移动设备/终端
