温馨提醒：图片仅供参考，商品以实物为准

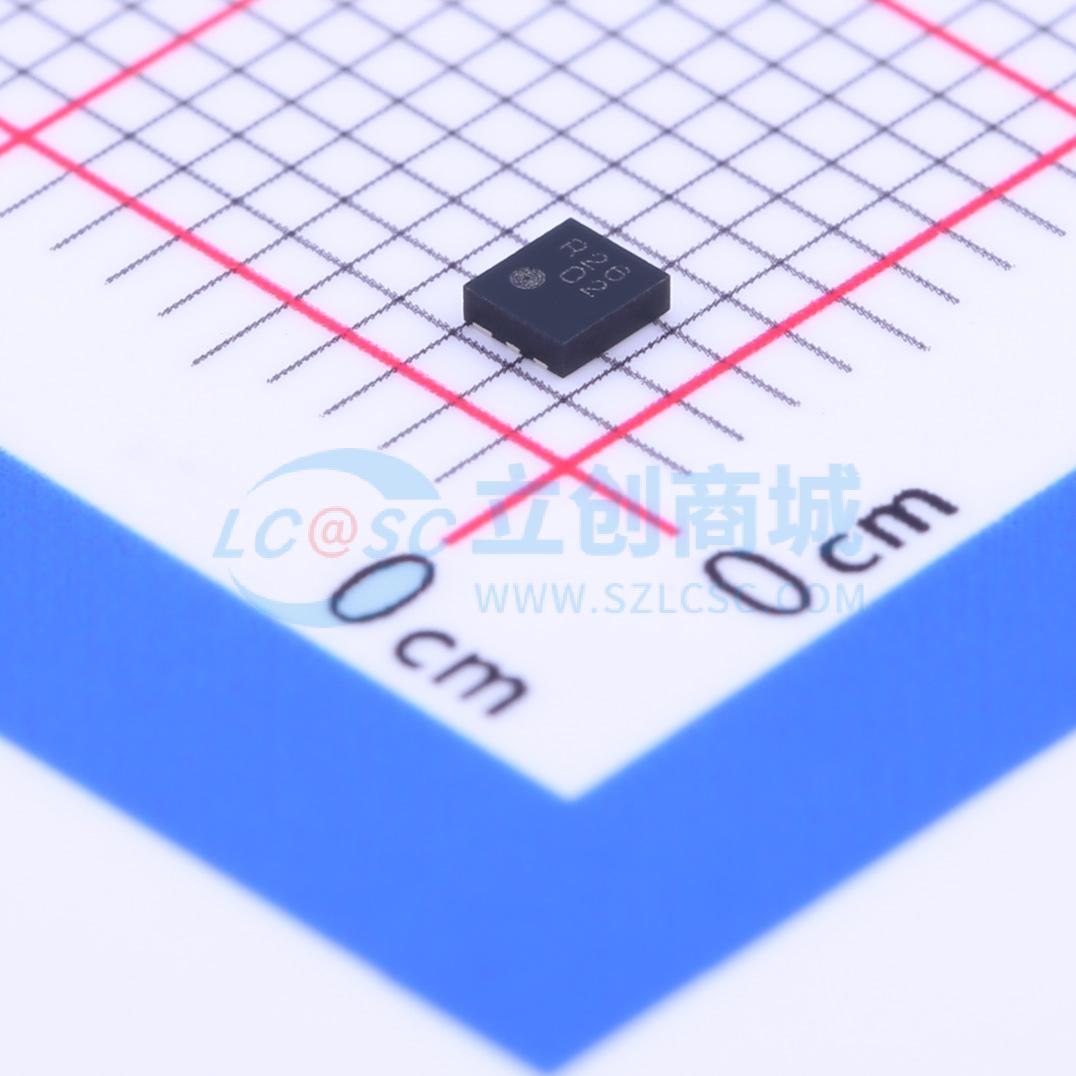

XC6421AB26ER-G

输入5.5V 输出2.85V 3V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TOREX(特瑞仕)
商品型号: XC6421AB26ER-G
商品编号: C216660
商品封装: USP-6C
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

XC6421系列是一款超小型CMOS双LDO稳压器，内置两个300mA的小型高速LDO。该系列具有高精度、高纹波抑制和低压差电压的特点。通过两个低导通电阻稳压器的超小型封装，该系列能够实现高密度电路板安装。通过激光微调，两个输出的精度均为±1%。通过控制EN引脚，每个稳压器都可以独立关闭，进入待机模式。在这种状态下，输出电容（CL）上的电荷通过内部自动放电开关放电，因此输出电压（Vour）会迅速回到Vss电平。输出稳定电容（CL）也兼容低ESR陶瓷电容。由于出色的瞬态响应性能，即使在频繁的负载波动期间，也能保持较高的输出稳定性。该系列内置过流保护电路和过热保护电路，当输出电流达到结温或限流值时，这些电路开始工作。两个稳压器完全隔离，从而将负载波动期间的串扰降至最低。

商品特性

最大输出电流：300mA
工作电压范围：1.6V ~ 5.5V
输出电压：1.2V ~ 3.6V（以0.05V递增）
输出精度：±1%（VOUT ≥ 2.00V），±20mV（VOUT ≅ 1.95V）
压差电压：210mV@IOUT = 300mA（Vout = 3.0V）
低功耗：90μA / 通道（典型值）
待机电流：0.1μA
纹波抑制：75dB@1kHz
开/关控制：高电平有效
CL放电功能
限流：450mA（典型值）
短路电流：125mA（典型值）
浪涌电流保护
热关断功能
1.0μF陶瓷电容
低ESR电容
工作环境温度：-40°C ～ +85°C
封装：USP - 6C
环保特性：符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
便携式游戏机
数字音频设备
数码静态相机/摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.8V；2.6V
	输出电流	300mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	240mV@(300mA)
	静态电流(Iq)	90uA
	特性	过流保护；短路保护；热关断
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	2
