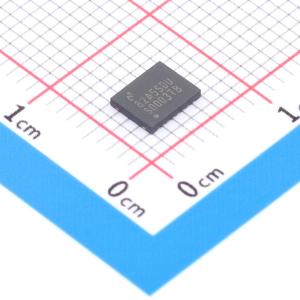

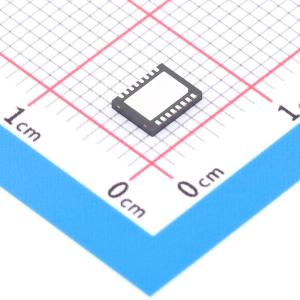

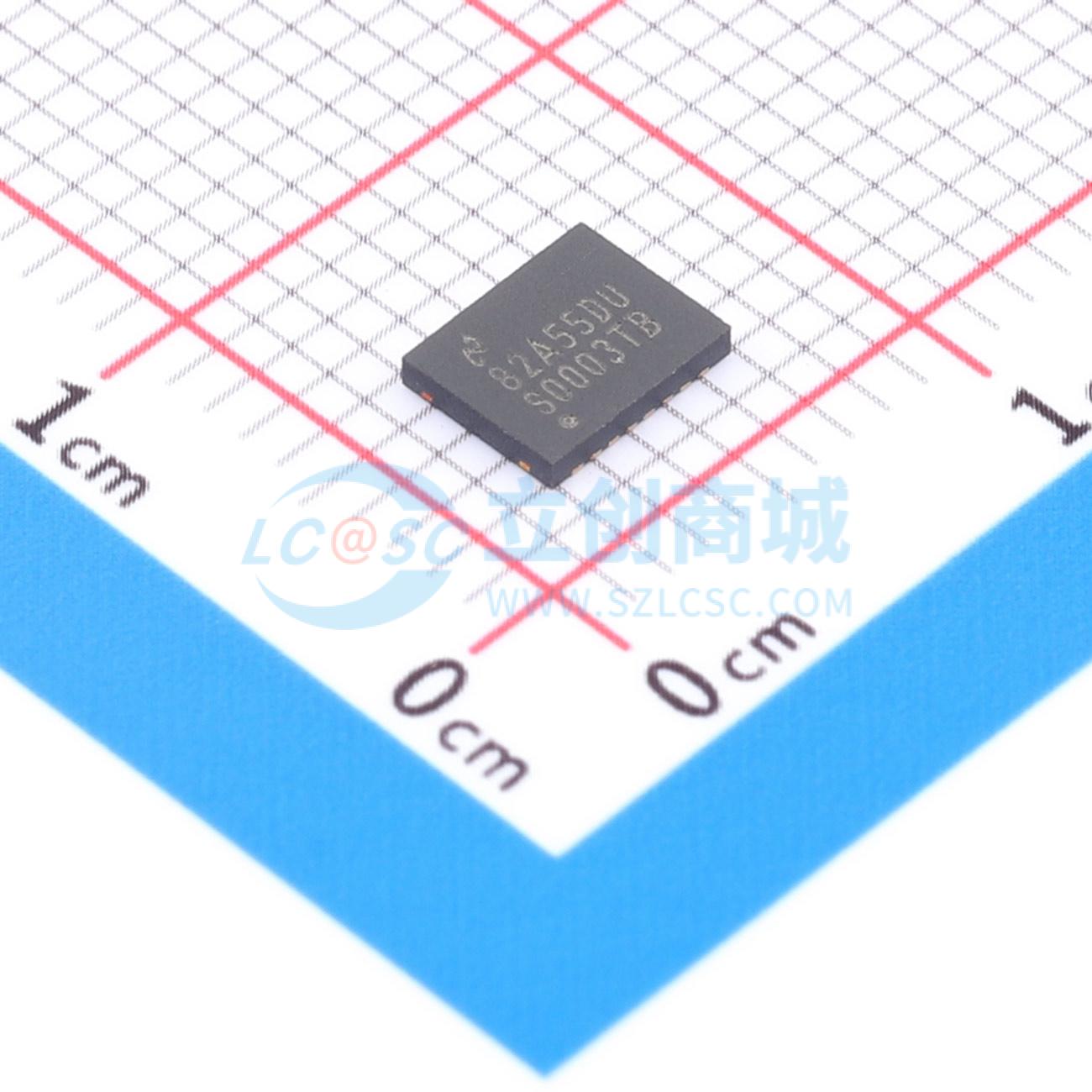

温馨提醒：图片仅供参考，商品以实物为准

LM3370SD-3021/NOPB

降压型 600mA 2.7V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3370 具有动态电压调节功能的双路同步降压 DC-DC 转换器
品牌名称: TI(德州仪器)
商品型号: LM3370SD-3021/NOPB
商品编号: C2071284
商品封装: WSON-16-EP(4x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM3370是一款双路降压型DC-DC转换器，专为单节锂离子电池及2.7V至5.5V输入轨为超低电压电路供电而优化。它提供两路输出，每通道负载能力为600mA。输出电压范围为1V至3.3V，可通过I²C兼容接口进行动态控制。这种动态电压调节功能使处理器能在最低功耗下实现最高性能。I²C兼容接口还可用于控制自动PFM - PWM/PWM模式选择及其他性能增强特性。 LM3370为具有复杂电源管理需求的便携式系统提供卓越的特性和性能。PWM低噪声模式与PFM低电流模式之间的自动智能切换可提高系统效率。内部同步整流无需额外外部器件即可提高转换器效率。具备上电复位功能，可监控输出电压电平，避免意外掉电。每个输出都有独立的使能引脚，便于进行简单有效的电源排序。 LM3370提供4mmx5mm 16引脚无引脚回缩WSON封装和3.0mmx2.0mmx0.6mm 20凸点DSBGA封装。高开关频率（典型值2 MHz）允许使用包括2.2μH电感器在内的小型表面贴装元件。

商品特性

I2C兼容接口，V₀₁ₜ₁以50mV步进从1V至2V，V₀₁ₜ₂以100mV步进从1.8V至3.3V
自动PFM/PWM模式切换及强制PWM模式，实现低噪声运行
支持通过I²C实现扩频功能
每通道负载能力600mA
2MHz PWM固定开关频率（典型值）
两路降压转换器以180°异相时序偏移工作，降低噪声和输入浪涌电流
内部同步整流，实现高效率
内部软启动
两路输出均具备上电复位功能
2.7V ≤ Vᵢₙ ≤ 5.5V
可由单节锂离子电池、3节镍氢/镍镉电池或3.3V/5.5V固定电压轨供电
每通道使用2.2μH电感器、4.7μF输入电容和10μF输出电容
16引脚WSON封装（4mm x 5mm x 0.8mm）
20凸点DSBGA封装（3.0mm x 2.0mm x 0.6mm）

应用领域

基带处理器
应用处理器（视频、音频）
I/O电源
FPGA电源和CPLD

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1V~2V；1.8V~3.3V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-30℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	34uA
	开关管(内置/外置)	内置
	输出类型	可调
