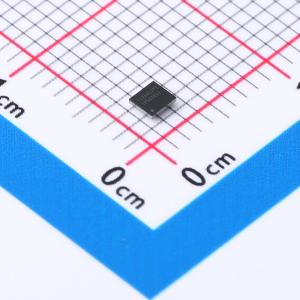

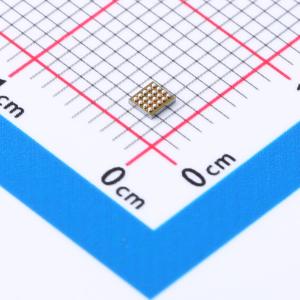

TPS63011YFFR

TPS6301x器件为采用两节或三节碱性电池、镍镉（NiCd）或镍氢（NiMH）电池，或单节锂离子（Li-Ion）或锂聚合物（Li-Polymer）电池供电的产品提供电源解决方案。使用单节锂离子或锂聚合物电池时，输出电流最高可达1200 mA，并可将电池放电至2.5 V或更低电压。该降压-升压转换器基于固定频率的脉冲宽度调制（PWM）控制器，采用同步整流技术以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值2200 mA。输出电压可通过外部电阻分压器进行编程，也可在芯片内部固定。可禁用转换器以最大程度减少电池消耗。关断期间，负载与电池断开连接。该器件采用20引脚DSBGA封装，尺寸为2.126 mmx1.922 mm（YFF）。

• 效率高达96%
• 降压模式下，3.3 V输出时输出电流可达1200 mA（VIN = 3.6 V至5.5 V）
• 升压模式下，3.3 V输出时输出电流可达800 mA（VIN > 2.4 V）
• 降压和升压模式自动转换
• 器件静态电流小于50 μA
• 输入电压范围：2 V至5.5 V
• 输出电压选项：固定和可调，范围为1.2 V至5.5 V
• 具备省电模式，可在低输出功率时提高效率
• 可强制固定频率运行和同步
• 关断期间负载断开
• 输出过压保护
• 过温保护
• 采用小型20引脚、2.126 mmx1.922 mm DSBGA封装

• 所有采用两节或三节碱性电池、镍镉或镍氢电池，或单节锂电池供电的产品
• 便携式音频播放器
• 个人数字助理（PDA）
• 手机
• 个人医疗产品
• 白光LED
