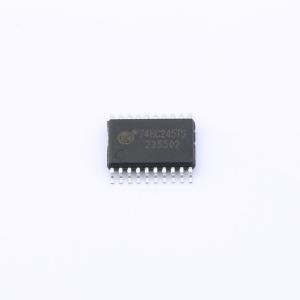

74HC245TS
八进制三态总线I/O口收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC245是一款采用高速硅栅CMOS工艺技术设计的八进制三态总线I/O口收发器。自带输入输出切换控制端(DIR)和输出使能控制端（OE），（OE）控制输出可实现总线隔离，利用方向控制端(DIR)的功能可以实现多级级联扩展。
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC245TS
- 商品编号
- C19818861
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 静态电流(Iq) | 10uA |
商品概述
74HC245是一款采用高速硅栅CMOS工艺技术设计的八进制三态总线I/O口收发器。自带输入输出切换控制端(DIR)和输出使能控制端（OE），（OE）控制输出可实现总线隔离，利用方向控制端(DIR)的功能可以实现多级级联扩展。
商品特性
- 八进制双向总线接口
- 低静态功耗：Icc ≤ 0.0μA, VCC = 6V
- 低输入电流：≤ 1uA
- 宽工作电压范围：2.0V to 6.0V
- 非反相三态输出
- 传播延迟时间：典型值20ns
- 可轻松实现多级扩展
- 封装形式：DIP20、SOP20、SSOP20、TSSOP20
应用领域
- 8位译码器或扩展8位并行输出译码器
- 自动化工程控制
