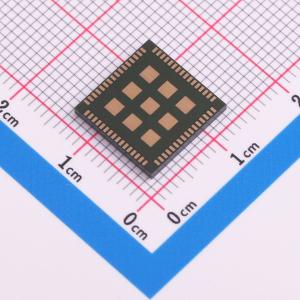

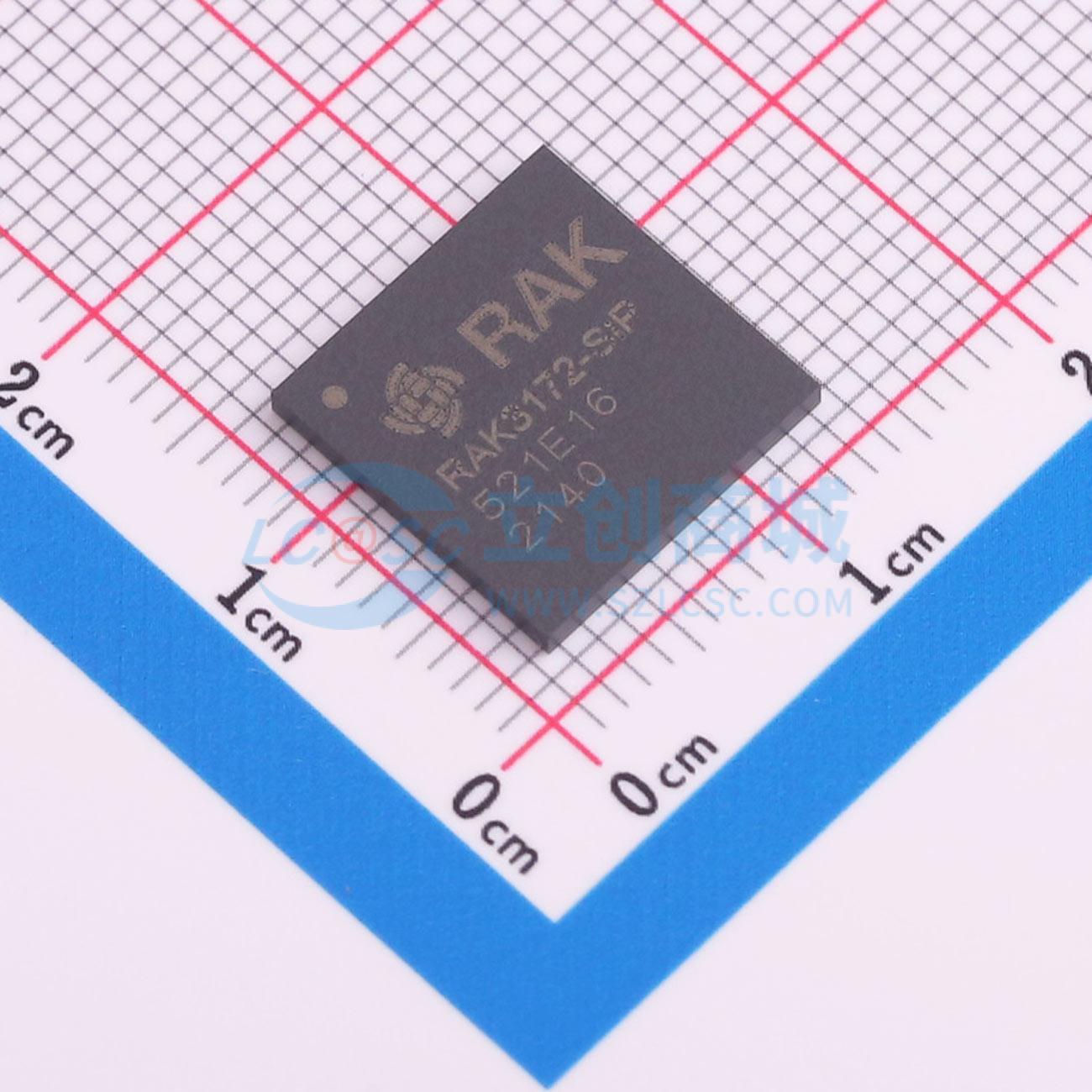

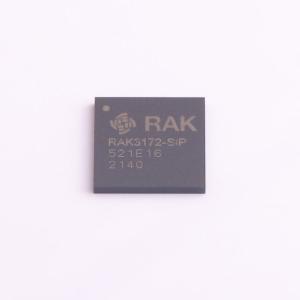

RAK3172-SIP-8-SM-NI

RAK3172-SiP STM32WLE5 SiP Module 8XX MHz for RU864/IN865/EU868

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功率长距离收发器以系统级封装形式存在，有两种型号使用不同RF输出路径以根据应用优化电流消耗。WisDuo SiP LoRa模块为长距离无线数据应用提供小尺寸、易用、低功耗的解决方案。这些模块符合LoRaWAN 1.0.3规范的A、B、C类。它们可以轻松连接到不同的LoRaWAN服务器平台，如TheThingsNetwork (TTN)、Helium、Chirpstack、Actility等
品牌名称: RAK(瑞科慧联)
商品型号: RAK3172-SIP-8-SM-NI
商品编号: C19818882
商品封装: SMD,12x12mm
包装方式: 托盘
商品毛重: 2.311012克(g)

商品参数

商品概述

RAK3172-SiP（以及RAK3172LP-SiP变体）是基于STM32WLE5JC片上系统（SoC）的低功耗远距离收发器，采用系统级封装形式。这两款模块根据应用需求使用不同的射频输出路径来优化电流消耗。RAK3172-SiP使用STM32WL片上系统收发器的RFO_HP，而RAK3172LP-SiP使用RFO_LP。WisDuo SiP LoRa模块为远距离无线数据应用提供了小尺寸、易用、低功耗的解决方案。这些模块符合LoRaWAN 1.0.3规范的A、B和C类。它们可以轻松连接到不同的LoRaWAN服务器平台，如TheThingsNetwork（TTN）、Helium、Chirpstack、Actility等。它还支持LoRa点对点（P2P）通信模式，有助于快速实现自定义的远距离LoRa网络。可以通过UART接口使用AT命令配置RAK3172-SiP/RAK3172LP-SiP的模式和操作，也可以使用RUI3 API创建自定义固件。RAK3172-SiP/RAK3172LP-SiP尺寸非常小，具有低功耗特性，非常适合电池供电的应用。

商品特性

基于STM32WLE5JC，有两种变体
RAK3172-SiP（使用RFO_HP）
RAK3172LP-SiP（使用RFO_LP）
系统级封装形式
与RUI3 API兼容
符合LoRaWAN 1.0.3规范
支持频段：IN865、EU868、AU915、US915、KR920、RU864和AS923
通过OTAA/ABP进行LoRaWAN激活
LoRa点对点（P2P）通信
通过RUI3 API使用Arduino创建自定义固件
通过UART接口使用易用的AT命令集
远距离，使用优化天线可达15公里
ARM Cortex-M4 32位
带ECC的256千字节闪存
64千字节RAM
睡眠模式下超低功耗1.69微安
供电电压：2.0伏 - 3.6伏
温度范围：-40摄氏度 - 85摄氏度
尺寸：12毫米 x 12毫米 x 1.22毫米
封装：LGA73类型

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LoRa模块
	发射功率	14dBm
	接口类型	UART
	调制方式	LoRa
	工作电压	1.8V~3.6V

	属性	参数值
	接收电流	9.69mA
	发送电流	39.1mA
	通讯距离	15km
	工作温度	-40℃~+85℃
	功能特性	连续频率覆盖
