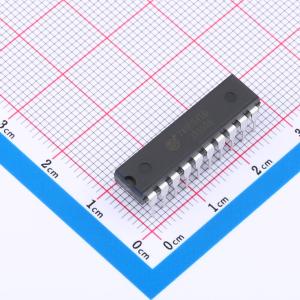

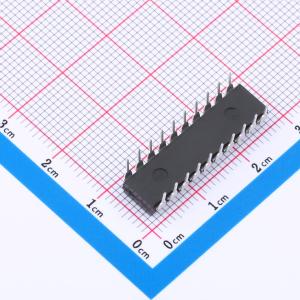

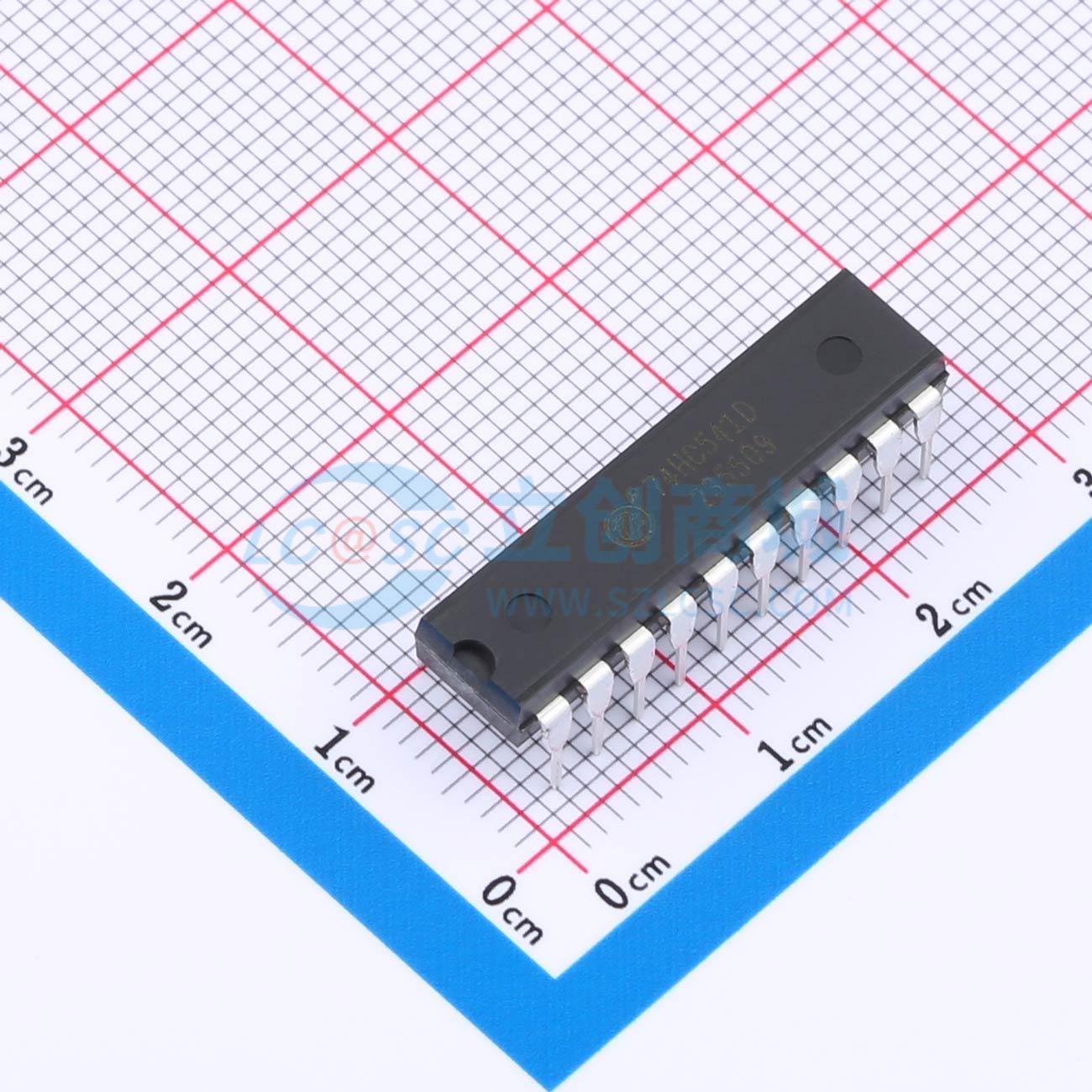

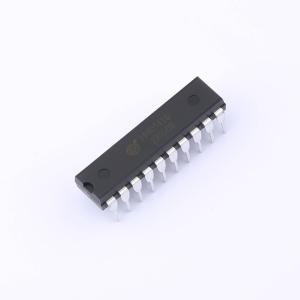

74HC541D
三态输出的八路缓冲器和/总线收发驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC541是一款三态输出的八路缓冲器和/总线收发驱动器。三态输出由使能OE1和OE2输入共同控制，当OE1和OE2输入同时为低电平时，各路输出的电平状态由对应输入电平状态决定，当OE1和OE2输入任何一个为高电平时，所有输出为高阻态。
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC541D
- 商品编号
- C19818862
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 20ns@4.5V,47pF |
商品概述
74HC541是一款三态输出的八路缓冲器和/总线收发驱动器。三态输出由使能OE1和OE2输入共同控制，当OE1和OE2输入同时为低电平时，各路输出的电平状态由对应输入电平状态决定，当OE1和OE2输入任何一个为高电平时，所有输出为高阻态。
商品特性
- 低输入电流： ≤1uA (VCC = 6V)
- 三态输出驱动总线
- 宽工作电压范围：2.0V to 6.0V
- 输出可驱动多达15个LSTL负载
应用领域
- 服务器
- 网络交换机
- 电脑和笔记本电脑
- 电子销售点
- 发光二极管（LED）显示屏
- 电信基础设施
- 可穿戴健康设备
