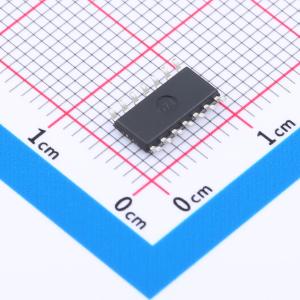

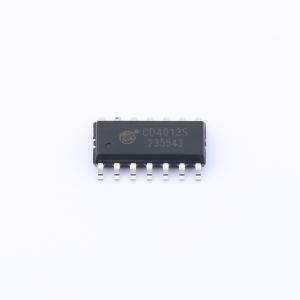

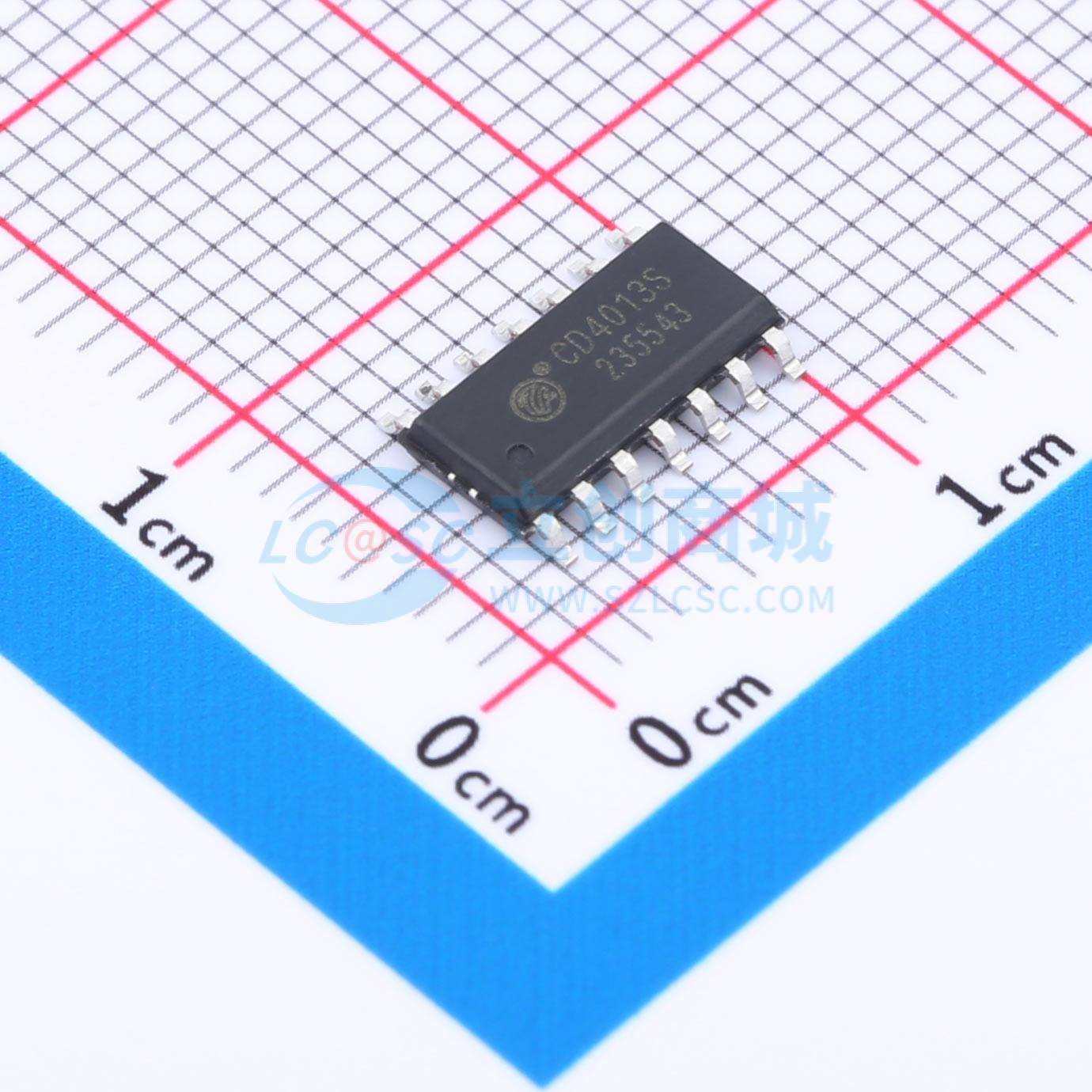

CD4013S
D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4013 是一款采用先进CMOS技术设计的D型触发器。它由两个相同、独立的数据D型触发器组成。每个触发器都有独立的数据、设置、复位和时钟输入以及Q和 Q̅ 输出。两路高电平有效的设置和复位输入端均独立于时钟输入。在时钟脉冲的上升沿期间，D输入端的逻辑电平被输出到Q输出端。这些功能可用于移位寄存器应用，并通过将Q输出连接到数据输入端，用于计数器和切换应用。
- 品牌名称
- GR(国睿)
- 商品型号
- CD4013S
- 商品编号
- C19818873
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 30ns@15V,51pF；100ns@5V,51pF；60ns@10V,51pF | |
| 系列 | CD4系列 | |
| 灌电流(IOL) | 8.3mA | |
| 拉电流(IOH) | 12.5mA | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns；40ns；15ns |
商品概述
CD4013是一款采用先进CMOS技术设计的D型触发器，由两个相同、独立的数据D型触发器组成。每个触发器都有独立的数据、设置、复位和时钟输入以及Q和Q（上划线）输出。两路高电平有效的设置和复位输入端均独立于时钟输入。在时钟脉冲的上升沿期间，D输入端的逻辑电平被输出到Q输出端。这些功能可用于移位寄存器应用，并通过将Q输出连接到数据输入端用于计数器和切换应用。
商品特性
- 低输入电流：IIN ≤ 1uA，@ VIN = VDD = 15V，Ta = 25°C
- 低静态功耗：典型值IDD = 0.01uA，@VDD = 15V，Ta = 25°C
- 封装形式：DIP14、SOP14
- 宽工作电压范围：3.0V to 15.0V
- 异步设置重置功能
应用领域
电力输送、医疗保健和健身、楼宇自动化、测试和测量、电网基础设施
